SKU 5266

micro:bit用回転サーボモーターモジュールキット--販売終了

送料区分: 200

販売終了

商品コード: SEDU-052665

発売日: 2018-12-11

短いURL: ssci.to/5266

売り切れ
¥3,300 (税込)
¥3,300 - ¥3,300
Current price ¥3,300

2019年6月2日で取り扱いを終了いたしました。
今後は、micro:bit用ベーシックモジュールキットベーシックモジュール用ミニカーセットをご購入ください。


micro:bit用の拡張モジュールです。いわゆる角度を指定して制御する一般的なサーボモーターではなく、360度以上回転する回転サーボモーターが付属します。本モジュールでは回転サーボモータを3個まで取り付け可能です。

このモジュールを使用するためには別途micro:bit用電池モジュールが必要です。

2018年11月1日 追記
2018年10月末日までの販売分は、回転サーボモーターを2個までしか取り付けることができません。
2018年11月からの販売分に含まれるモジュール本体は、micro:bit用サーボモーターモジュールキットに含まれるモジュール本体と同じものになります。

また、スイッチエデュケーションの価格改定に伴い、2018年11月1日より値上げさせていただきました。

仕様

  • micro:bit使用ピン番号
    • P1 :回転サーボモーター1(J2)
    • P2 :回転サーボモーター2(J3)
    • P3 :回転サーボモーター3(J4)

内容物

  • サーボモーターモジュール本体 x 1個
  • 回転サーボモーター FS90R x 2個
  • サーボホーンセット x 2セット
  • 回転サーボモーター用ホイール x 2個
  • M3 x 10mm メタルスペーサ x 5個
  • M3 x 5mm ネジ x 5個
  • M3 ナット x 5個
  • M字型サポート(2輪車を作るためのおまけ部品です。素材は予告なく変更される場合があります。)

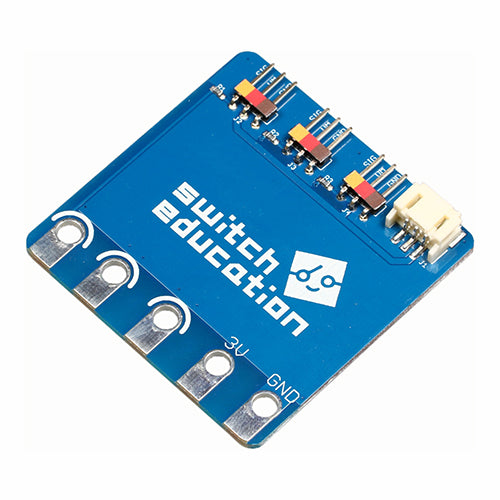

表面
file

裏面
file

スペーサセット
file

回転サーボモーターとホイールセット
file

資料

  • 回路図(PDF)
  • 使い方(準備中)
  • 基板に直接サーボモーターを固定する際は別途両面テープをご用意ください。

  • 回転サーボモーターの接続方法

    • ラベルとケーブルの色を合わせてください。
      file
  • 電池モジュールと接続した様子

file

  • 本キットを組み立てた様子(電池モジュール付き)

file
