SKU 4012

GingerBread

送料区分: 200

商品コード: GINGER-001

発売日: 2018年9月21日

¥1,222
¥1,222 - ¥1,222
Current price ¥1,222

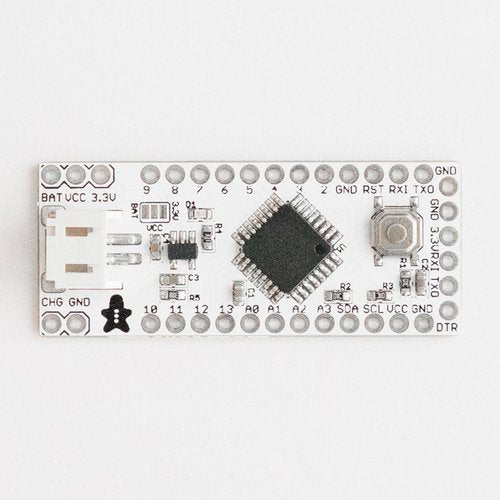

Ginger Design Studioが開発した、Lipo電池を直接つないで給電&充電できる低消費電力型Arduino Pro Mini互換基板「GingerBread」です。

file

file

特徴

  • Lipo電池による給電&充電機能搭載
  • 消費電力はArduinoの約5分の1
  • I2Cなども配線しやすく端子配置を最適化
  • 従来品で同等機能を実現するよりも圧倒的に低価格

Arduino Pro Miniとの相違点

  • Lipo接続コネクタと充電機能(MCP73831)を搭載
  • レギュレータ非搭載(電力消費を抑えるため)
  • 8/16 MHz発振子の代わりに、内部クロックを使用(電力消費を抑えるため)
  • ボード上の不要なLEDを削除(電力消費を抑えるため)
  • I2Cポート端子をボード端面に配置( I2C接続を容易にするため)

仕様

  • マイコン:ATmega328p-au
  • クロック:8 MHz(内部クロック)
  • 入力電圧:3.3 V(バッテリー給電用Charging Portは5 V)マイコンは1.8〜5.5 Vで駆動可能
  • 出力電圧:3.3〜3.7 V(VCCピン)
  • 消費電流:約3〜5 mA(スリープモードでは1 mA以下)
  • I/Oポート:デジタル12(D2〜D13)、アナログ6(A0〜A5)、UART、 I2C、SPI

資料


Ginger Design Studioさんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
