SKU 3914

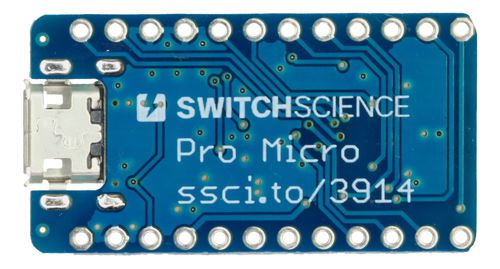

Pro micro スイッチサイエンス版

送料区分: 200

商品コード: SSCI-039147

発売日: 2018-06-28

在庫数: 27

短いURL: ssci.to/3914

¥3,520 (税込)
¥3,520 - ¥3,520
Current price ¥3,520

スイッチサイエンス版のPro micro互換機です。5 V専用です。

Pro Micro 5V/16MHzとして使えます。Arduino IDEにボードを登録する方法はSparkfunのリポジトリsparkfun/Arduino_Boardsを参照してください。

SparkfunのPro Microとの違い

  • 電源電圧は5 Vです。
  • 3.3 V版がないため、SparkfunのPro Microで言うところのはんだショートJ1はありません。
  • SparkfunのPro MicroではRAW端子になっている端子もこのボードではVCC端子なので、5 V以上の電源をつながないようにしてください。
  • 回路や基板を工夫して部品を減らしたり変えたりしたことにより、厚みが薄くなりました。
  • 丈夫なMicro USBコネクタを採用したのでMicro USBコネクタが破損しにくくなっています。
  • 基板をくりぬいて配置するタイプのMicro USBコネクタを採用したため、Micro USBコネクタと基板の長さと高さ(厚さ)方向の位置関係がSparkfun版と違っています。ケースなどに入れる場合は注意してください。
  • 背の低いコンスルー 12ピンが使えるよう、ピンヘッダを挿すための穴の径を少し小さい0.9 mmにしてあります(スルーホールメッキのぶん、実際の穴径は0.9 mmより多少小さくなっています)。

仕様

  • マイコン:ATMega 32U4(5 V/16 MHz)
  • ADコンバータ:最大9ピン、10 bit
  • デジタルIO: 12ピン(うち5ピンがPWM可)
  • ハードウェアシリアル接続可能
  • 寸法:3.30 x 1.78 cm

参考

おもて裏


寸法図
