SKU 3680

Conta™ 2x2タクトスイッチモジュール

送料区分: 200

商品コード: SSCI-036801

発売日: 2018-02-09

在庫数: 27

短いURL: ssci.to/3680

¥990 (税込)
¥990 - ¥990
Current price ¥990

四つのスイッチと二つの LED をのせたタクトスイッチモジュールです。モジュールの動作電圧(スイッチの最大定格)は16 Vまでなので、様々なマイコンと組み合わせて使うことができます。

四つのスイッチの状態によって出力電圧が変わります。アナログ入力で電圧を測定することにより、信号1本で四つのスイッチの入力が検出できます。

二つの LED はスイッチと独立しているのでそれぞれ好きなように利用できます。

本製品は「Contaシリーズ」の規格に則った製品です。単体での使用はもちろん、Contaベースシールドに搭載することもできます。ピンヘッダははんだ付け済みです。

製品仕様

  • 四つのタクトスイッチと二つの LED 搭載
  • 四つのタクトスイッチは1本のアナログ信号になって出力
  • 二つの LED(緑・赤)は2本のデジタル信号で駆動
  • 動作電圧は 0 V~16 V(LEDは2~5 Vを推奨)
  • 基板外形:2 cm × 2 cm
  • ピンヘッダ搭載

スイッチの読み方

四つのスイッチは、抵抗ネットワークによりエンコードされ、電源の分圧値に変換されます。1~4のスイッチを一つ押した場合の分圧比率と、3.3 V、5.0 Vで駆動した場合の出力電圧です(大まかな数字ですので、利用時には微調整をしてください)。

出力される電圧をA/Dコンバータ経由で読み取れば、どのスイッチが押されたか判別できます。また、スイッチが押されなかった場合には駆動電圧がそのまま主力されます。

以下の表の「○」のスイッチを押している時に「-」のスイッチ押すと出力電圧は変化しますが、変化が小さいので判断するのは難しそうです。

SW1 SW2 SW3 SW4 3.3V 5.0V
0 0V 0V
24.8 0.82V 1.24V
50 1.65V 2.5V
76.7 2.53V 3.84V
100 3.3V 5.0V

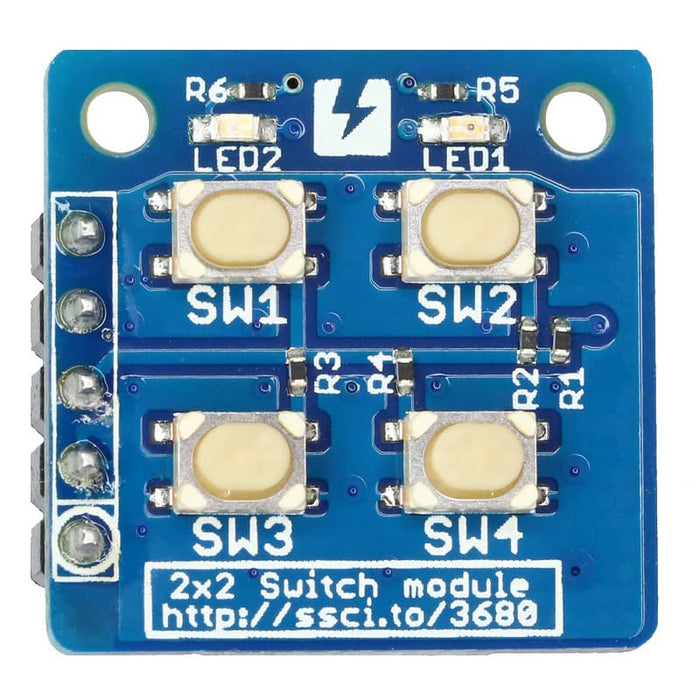

基板(表)

enter image description here

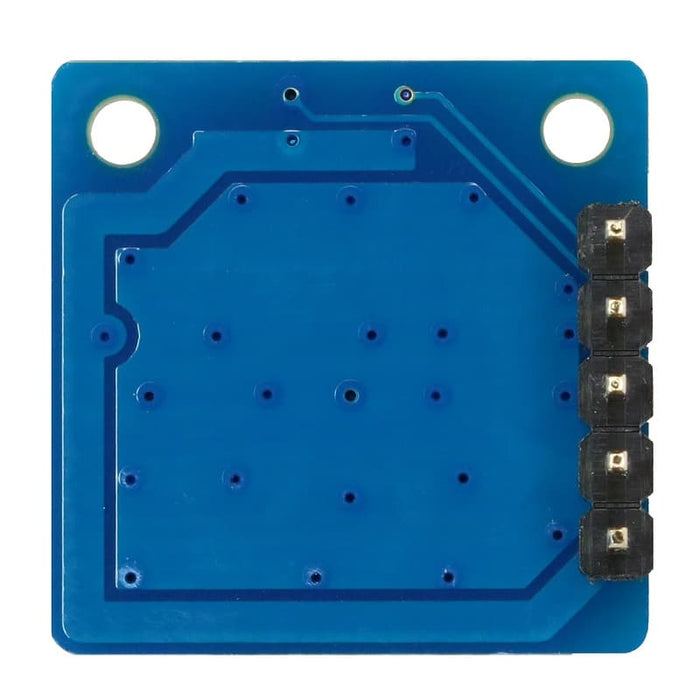

基板(裏)

enter image description here
