TouchMIDI--販売終了

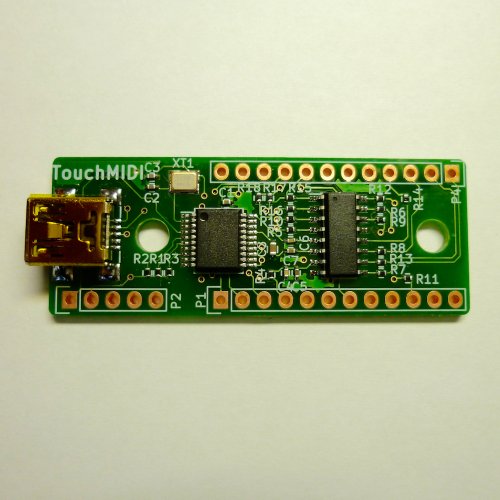

TouchMIDIは、静電タッチセンサに触れたときUSBからMIDIを出力する電子基板モジュールです。

製品の状態でファームウェアも書き込み済みなので、タッチ用の電極を半田付けするだけで、手軽にオリジナルのタッチ操作によるMIDI Controllerを製作することが出来ます。

特徴

• CypressのCapSenseテクノロジーによる静電タッチセンサーを搭載。
• USB MIDI送信が可能なUSB miniB端子付き。
• 50 mm × 19 mmの小型サイズ。
• USBによる給電なので電源の必要なし。
• 端子にピンヘッダをハンダ付けすれば、ブレッドボード上で気軽に利用可能。
• 10個の静電タッチセンサーにC3からE4までの音程を割り当て、USBにMIDI出力するファームウェアが書き込み済み。
• PICkit等でPIC18F14K50にプログラムを書き込むことも可能。

使い方

• P1の8〜12番、P4の1〜5番の10個の端子に電極を繋げます。（銅箔テープを1 cm単位に切って、端子とケーブルで繋げてハンダ付けすると、お手軽にタッチ用の電極が作れます）
• USB miniBケーブルで、PCと接続します。
• PCでMIDIアプリを立ち上げれば、電極にタッチするだけで、音を鳴らすことが可能です。
• 二つの取り付け穴の間隔は、1320 mil（約3.35 cm）です。

いろいろな楽しみ方

• USB MIDIのホスト側をiPhoneのカメラコネクションキットと接続して、iPhone/iPadのMIDIアプリを鳴らす。
• USB MIDIをMacに繋ぎ、GarageBandのサンプラー機能を使って、自分が録音した音をタッチで鳴らす。

資料

• サポートページ
• 免責事項
• 紹介動画
• 回路図・ピンアサイン
• ファームウェア
• 静電タッチセンサについて

奇楽堂さんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: KIGAKUDOH-001
