SKU 235

デュアルモータードライバVNH2SP30(最大14A、電流センサ内蔵)--販売終了

送料区分: 200

販売終了

商品コード: POLOLU-708

発売日: 2009-09-15

短いURL: ssci.to/235

売り切れ
Original price ¥7,909
¥6,248 (税込)
¥7,909 - ¥7,909
Current price ¥6,248

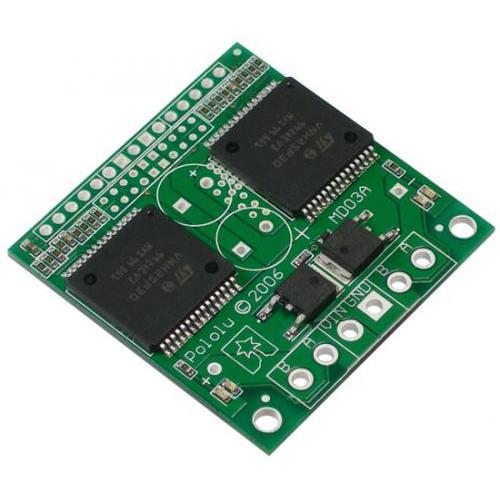

米国Pololu社が製造するモータードライバモジュールです。いわゆるHブリッジにより、モーターの回転方向と回転速度を制御します。STマイクロ社のVNH2SP30チップをを2個搭載しています。回路は、チップのデータシートにある回路とほぼ同じ。電源逆接続でモジュールが壊れるのを防ぐ保護回路を搭載しています。端子台3個とピンヘッダ、電解コンデンサが付属します(必要に応じてハンダ付けしてください)。

VNH3SP30を搭載した製品と同一形状ですが、駆動電流が9Aから14Aに増強されています。また、電流センサを内蔵していて、駆動電流に応じた電圧がCSピンに出力されます。

・制御できるモーターの数:2個
・動作電圧:直流5.5V~16V
・駆動電流(連続):最大14A
・駆動電流(ピーク):最大30A
・PWM制御の周波数:最大20kHz
・電源逆接続保護回路
・大きさ:42mm×42mm

VNH2SP30データシート

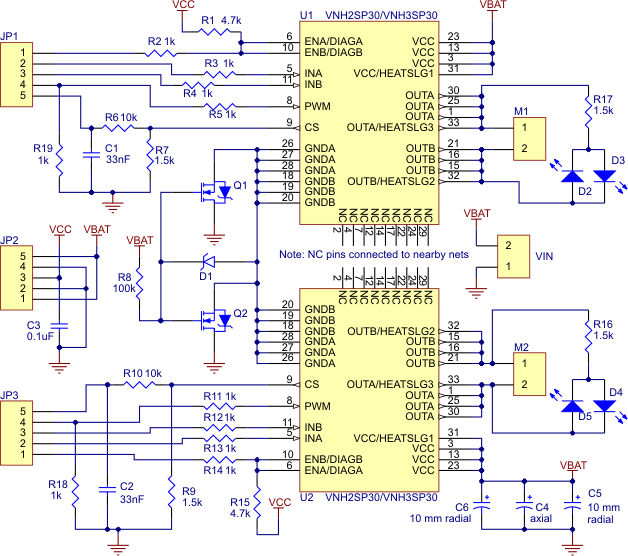

回路図

販売元の販売ページ:http://www.pololu.com/...
販売元希望小売価格:59.95ドル(消費税別)

商品コード: POLOLU-708
