TXS0108E レベルシフタ ピッチ変換済みモジュール

送料区分: 200

商品コード: SSCI-023092

発売日: 2015-06-09

在庫数: 26

短いURL: ssci.to/2309

¥880 (税込)
¥880 - ¥880
Current price ¥880

さまざまな電圧に対応できる TXS0108E を搭載したピッチ変換基板です。5V⇔3.3V、3.3V⇔1.8V、5V⇔1.8Vなど幅広い電圧に対応し、低電圧なIO信号を双方向に変換できる8bit幅のレベルコンバータです。

Raspberry Pi,Arduino Due,mbedなど3.3Vマイコンを5Vデバイスに接続したり、Edisonなど1.8Vマイコンに5Vや3.3Vデバイスを接続するのに便利です。

◆ 製品仕様

  • 8bit幅の双方向信号を変換可能。
  • データレートは60Mbps(オープンドレイン信号は2Mbpsまで)。
  • ポートAの電圧は 1.2V~3.6V。
  • ポートBの電圧は 1.65V~5.5V。
  • ポートAの電圧はポートBの電圧を超えないこと。
  • OEをポートAの「H」にするとポート間を接続。
  • DIP幅は600mil。
  • 基板の色は青です。

※ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。

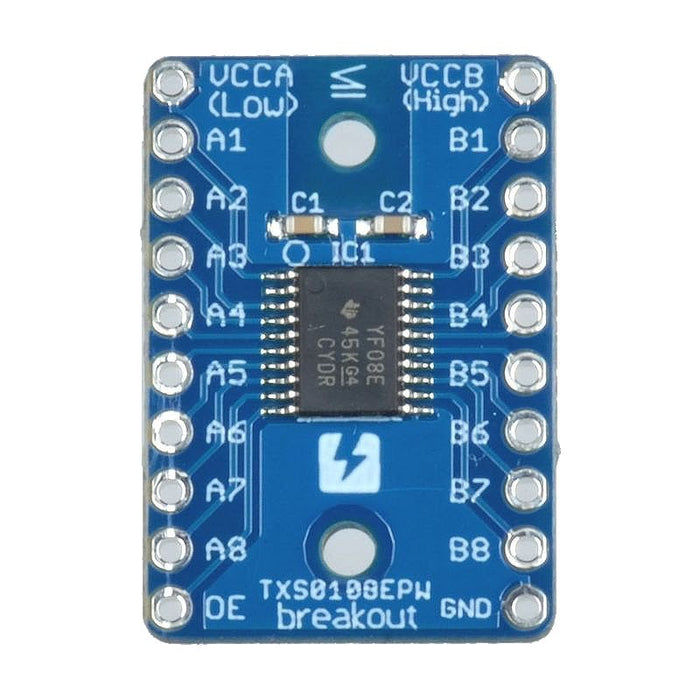

◆ 基板(表)
