SKU 9057

Jolly Module(ATmega328P-PUピン互換無線マイコン)

送料区分: 200

商品コード: JOLLY-MODULE

発売日: 2023-06-28

在庫数: 36

短いURL: ssci.to/9057

¥4,400 (税込)
¥4,400 - ¥4,400
Current price ¥4,400

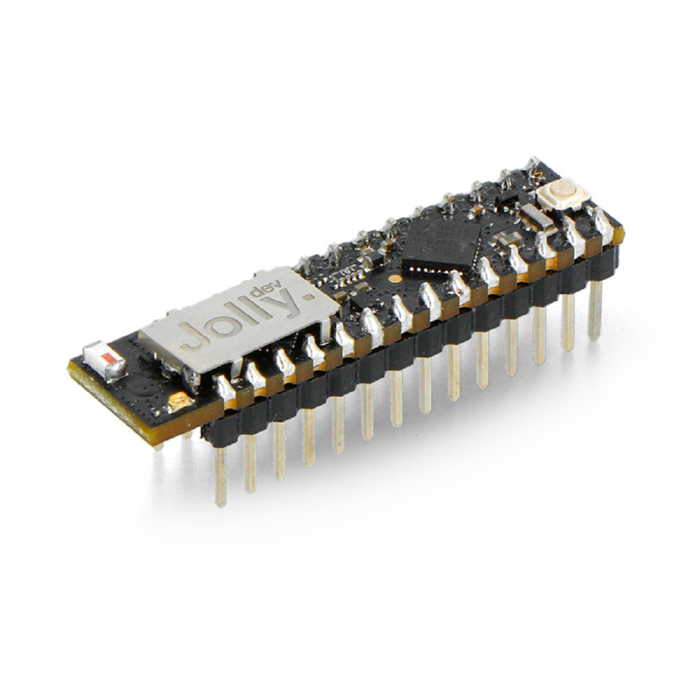

Arduino Uno対応のWi-Fi搭載ATmega328Pモジュールです。DIP-28形状の基板にATmega328PのSMD・機能強化版版であるATmega328PBとWi-Fiを担うESP8285を実装しており、DIPのATmega328Pと差し替えることで、使い慣れたDIPのAVR使用のArduino Uno(または互換機)をWi-Fi対応にすることが出来ます。


※ Arduino Uno(または互換機)は付属しません。

特徴

  • 2チップ構成:ATmega328PB・ESP8285
    • ATmega328PB
      • DIPのATmega328PのSMD(表面実装)・機能強化版
      • 16MHzセラミック発振子実装済(Unoまたは互換機側の発振子は使用されません)
      • SPIはD11~D13ピンとESP8285通信用を兼ねており、同時使用は出来ません
      • UARTはD0/D1ピンとESP8285プログラミング用を兼ねており、ESP8285プログラミング時の同時使用は出来ません
      • AVCCピンはデジタル電源(VCC)から給電(Unoまたは互換機側のAVCCは使用されません)
    • ESP8285
      • Wi-Fi機能
        • 802.11 b/g/n(2.4 GHz帯)をサポート
        • アンテナ:モジュール上のSMDアンテナを使用
        • セキュリティ:WPA、WPA2
        • 暗号:WEP、TKIP、AES
      • 32ビットMCU(Tensilica L106)、2 MBフラッシュメモリ内蔵
  • ESP8285用3.3 V電源、ATmega328PB-ESP8285間SPI信号レベル変換、Wi-FiインジケータLEDを実装
  • DIP-28(300mil幅)
  • 細ピンヘッダーがハンダ付けされています
  • 技適シールは商品が入ったJolly社の封筒に貼付されていますので、無くさずに保存してください。

資料


製造元希望小売価格:18ユーロ(税別)
製造元の販売ページ:https://jolly-dev.com/

商品コード: JOLLY-MODULE
