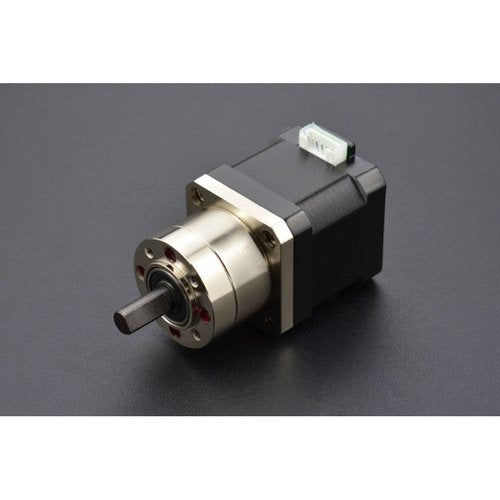

《お取り寄せ商品》Bipolar Stepper Motor with Planet Gear Box (18kg.cm)

本商品はお取り寄せ商品（輸入代行）です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います（請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です）。納期は仕入先に在庫がある場合、通常1.5～2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。

Introduction

This bipolar stepper motor with planet gear box (gear ratio: 5.18) uses a standard 8mm-diameter D type output shaft, and has a 1.8° step angle (200 steps/revolution). Each phase draws 1.0 A at 3.4 V, allowing for a holding torque of 18kg-cm (176N-cm) (200rpm). The motor has a body dimension of 42mm square and 40mm in length, while the planet gear box is 36mm in diameter and 27mm in length. The motor has four color-coded wires terminated with bare leads: black and green connect to one coil; red and blue connect to the other. It can be easily mounted with 4 M3 threaded holes and can be controlled with the Dual Bipolar Stepper Motor Shield for Arduino (DRV8825).

Notice: please carefully confirm techical details (torque, dimension, mounting, etc) for your project(s) before purchasing.

Applications

• Printer
• 3D Printer
• CNC
• Robotics
• Linear Actuators

Specification

• Model No: 42BYGH40-18-22A-C5.18
• Step Angle (degrees) :1.8
• 2 Phase
• Voltage: 3.4V
• Current: 1.0A
• Resistance: 1.7±10% Ohm/Phase
• Inductance: 4.3±20% mH/Phase
• Holding Torque: 3600 g.cm
• Detent Torque: 400 g.cm
• Insulation Class: B
• Life: 6000 hours
• Gear Ratio: 5.18:1
• Hold Torque with Gearbox: 18kg·cm (176N·cm) (200rpm)
• Dimension: 42×42×40mm(1.65x1.65x1.57")
• Mounting: 4 x M3

Documents

• Mechanic Datasheet

ShippingList

• Stepper Motor with Planet Gear Box ×1

上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。

商品コード: DFROBOT-FIT0349
