《お取り寄せ商品》PPM 2x3A DC Motor Driver

送料区分: 650

商品コード: DFROBOT-DFR0513

発売日: 2018-11-21

短いURL: ssci.to/4413

この商品は取寄商品です

¥2,827 (税込)
¥2,827 - ¥2,827
Current price ¥2,827

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

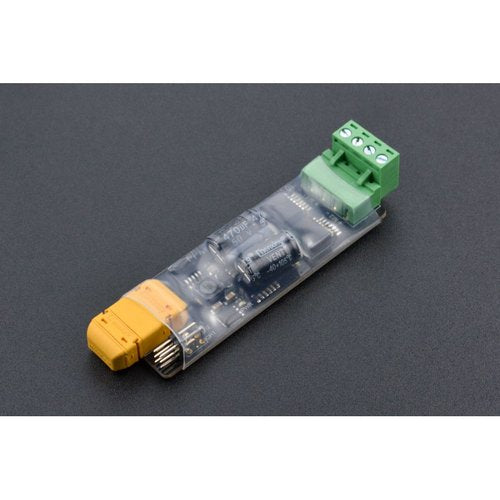

This motor driver module is a special PPM signal motor controller for Aero modelling remote control. It is designed by DFRobot and it can be controlled by RC transmitter. The driver can convert PPM signal to the motor speed and direction control signal. There are two signal receiving channels (CH1, CH2) and two motor channels (M1, M2) on the board. Each signal input channel uses a standard 50-Hz PPM signal with a duty cycle of 5% to 10%. When the rocker returns to the middle, the motor stops rotating, waggling the rocker up and down (or left and right), and the motor rotates forward or backward.

The motor driver supports 7 ~ 12V wide range power input, the maximum input voltage is 40V, and the continuous current of each channel is 3A, the allowable peak current is 6A. When the current is over 6A, the driver chip will be into a protected state (in the protection state, it requires repower to start again). The module has LDO power management system, which can provide an output current of 5V/200mA externally. Therefore, the remote control receiver of the model can be directly connected to the driver board without additional power supply to the receiver.

Features

  • 2-way independent motor drive
  • Controlled by PPM signal, compatible with servo control signal
  • Designed for aeromodelling and fighting robots
  • Support professional aircraft model remote control
  • 7~12V wide input range
  • With overload protection
  • Specification

  • Input Voltage: 7~12V
  • Logic Power: 5V (compatible with 3.3V controller)
  • Master Chip: STM8S105
  • Driver Chip: TLE5205
  • Drive Signal: 1000~1469us Forward decrement 1470~1560us stop domain 1561~2000us reverse increase
  • 3A current continuous drive capability
  • 6A peak current protection
  • Supports independent two-channel motor drive
  • Dimension: 90mm×30mm
  • Weight: 35 g
  • Documents

  • Product wiki
  • More Documents
  • ShippingList

  • PPM 2x3A DC Motor Driver x1
