SKU 4169

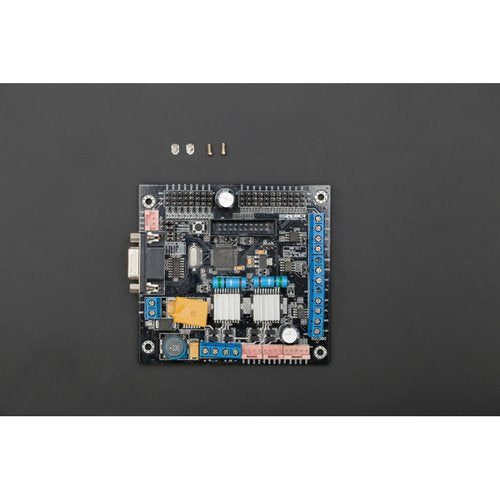

《お取り寄せ商品》Sensor / Motor Drive Board--販売終了

送料区分: 650

販売終了

商品コード: DFROBOT-DFR0057

発売日: 2018-11-21

短いURL: ssci.to/4169

売り切れ
¥9,999 (税込)
¥9,999 - ¥9,999
Current price ¥9,999

本商品はお取り寄せ商品(輸入代行)です。他の商品と同時にご注文いただいた場合、全ての商品が入荷してから出荷します。お急ぎの商品と一緒にご注文なさらないよう、ご注意下さい。この商品のお買い求めの手続きを完了し、代金のお支払いをいただいてから、お取り寄せを行います(請求書払いのご契約をいただいている場合には、もちろんこの契約が優先です)。納期は仕入先に在庫がある場合、通常1.5~2ヶ月ほどです。発注は定期的に、まとめて行いますので、お取り寄せ依頼時に仕入先在庫があっても、当社発注時に仕入先在庫がない場合、納期は未定となります。

本商品は電気用品安全法、電波法、その他日本の法律に準拠していない可能性があります。本商品のお取り寄せは輸入代行サービスです。お取り寄せのご案内をご確認の上、ご注文ください。当社はお取り寄せ品に関して一切の責任を持ちません。お客様自身で適法かつ安全にご利用いただけることを充分にご確認いただき、お取り寄せをご依頼ください。また商品が輸入できないなどの問題が発生した場合、ご注文をキャンセルする場合があります。



Introduction

This Sensor/Motor Drive Board (Cortex M3 CPU) is the integration of multiple communication interfaces that quickly build robotic systems. This board (Cortex M3 CPU) features the SPI Interface and works as a bridge between the whole system. There are many types of sensors on the board such as I2C bus communication protocol sensors, Ultrasonic sensors, SP03 TTS, CMP03 electronic compass, RS485-bus sensors, analog output sensors, infrared distance sensors, gyro sensors, acceleration sensors, and light sensors etc. The RS23 serial port is used to send signals to the host PC or other embedded systems. At the same time SDB plates with two-way DC motor-driven, two-way rotary encoder interface and a PID motor control algorithms which can be controlled through the serial port. The mounting hole structure is compatible with PC104.

Features

  • Closed loop DC motor control
  • Selectable Baud rate
  • Motor current: 4A Max per channel
  • Operating temperature range: -10 ~ +70°C
  • SPI Interface

Specification

  • Supply Voltage:6V-12V, 15V maximum
  • Working Current:150mA @12V
  • Working Temperature :-10~+70℃
  • CPU: Cortex-M3 (90MIPS),support DMA access
  • Interface:RS232/TTL at 9600、19200、38400 or115200 bps
  • 8 Analog Input (12 bits)
  • 11 Digital I/O Lines (IO0-IO7 can be configured for servo control)
  • Up to 8 servo with speed control
  • Support I2C,RS485,(CAN and SPI interfaces are not supported in V2.2)
  • Dual 4 Amp H-Bridge: Control 2 DC motors with A/B encoders interface. Integrated PID speed control. Support odometer and motor current reading.
  • Size:96mmx90mmx20mm (3.8x 3.5x 0.8 in)(compatible with PC104 mounting holes)
  • Weight:87g

Documents

ShippingList

  • Sensor / Motor Drive Board x1



上記製品説明はDFRobotのサイトのHTMLをそのまま転載しております。当社サイトでの表示確認をしていないため表現が正しくない部分が残っております。また情報の更新が遅れている可能性もありますので、製品情報についてはDFRobot社のサイトをご確認ください。当社コード番号"DFROBOT-"以降のコードを製品検索に利用できます。たとえば、DFROBOT-DFR0470-ENTは、”DFR0470-ENT”とDFRobot社のサイトにて検索ください。



商品コード: DFROBOT-DFR0057
