SKU 5503

FLIR Radiometric Lepton開発キット--販売終了

送料区分: 200

販売終了

商品コード: SFE-KIT-14654

発売日: 2019-05-16

短いURL: ssci.to/5503

売り切れ
¥42,768 (税込)
¥42,768 - ¥42,768
Current price ¥42,768

後継品としてFLIR Radiometric Lepton Dev Kit V2が販売中です。

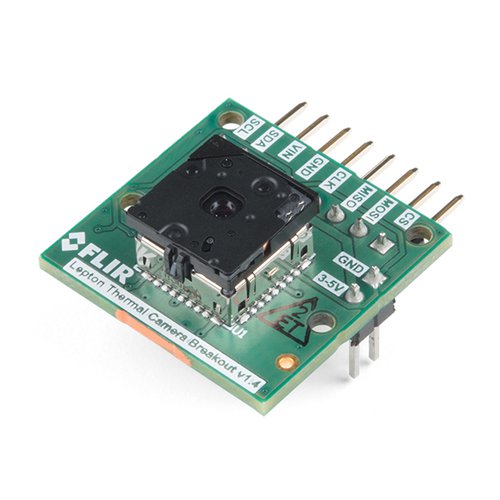

Lepton® 2.5 長波長赤外線(LWIR)カメラと変換基板を組み合わせた赤外線サーモグラフィのカメラモジュールで、FLiR開発キットの後継機です(両者の詳しい比較は動画をご覧ください)。Arduino、Raspberry Pi、あるいはARMベースの開発ツールでアクセスでき、ブレッドボードにも対応しています。

Lepton® 2.5 カメラは、解像度80 × 60のアクティブピクセルが小さな筐体内におさまり、8〜14 μmの公称応答波長帯域で赤外線放射入力をキャプチャし、均一な熱画像を出力します。カメラの温度に関係なく+/-5˚Cの精度で、フレーム内の全4800ピクセルについて製造時に調整された温度の値を出力できます。

変換基板は、カメラモジュールを接続するソケットや電源、25 MHz水晶発振器、ブレッドボードやホストシステムと接続するピンヘッダを搭載しています。

電源は3〜5 Vを入力可能で、モジュールから画像を読み込むためにSPIポートを使用します。また、必要に応じてI2Cポートからカメラの設定を行うことができます。

※ 注意 : 本製品カメラモジュールは_静電気放電(ESD)_の影響を受けやすいため、変換基板等に接続の際は、モジュールの損傷を防ぐための保護対策を取り十分ご注意ください。

仕様

  • LWIRセンサ(波長8〜14 μm)
  • 50°水平視角、60°対角
  • 80(h)× 60(v)のアクティブピクセル
  • サーマル感度 < 50 mK
  • 放射計精度(35°C 黒)
    • ハイゲイン:±5 C(25℃時)
    • ローゲイン : ±10 C(25℃時)
  • ピクセルサイズ:17 μm
  • フレームレート:9 Hz
  • 出力フォーマット:
    • ユーザ選択可能な14-bit、8-bit(AGC適用)
    • もしくは、24-bit RGB(AGCとカラー化適用)
  • SPIビデオインタフェース
  • 2線I2C様式のシリアル制御インタフェース
  • 画像の素早い応答性(< 1.2 sec)
  • 公称150 mWの低消費電力(全温度範囲で< 160 mW)

内容物

  • FLIR Lepton 2.5 カメラモジュール × 1
  • FLIR Lepton 変換基板 × 1

資料

製造元希望小売価格:239.95ドル(税別)
製造元の販売ページ:http://www.sparkfun.com/product/…
