SKU 2784

SparkFun サーボトリガー(連続回転仕様)--販売終了

送料区分: 200

販売終了

商品コード: SFE-WIG-13872

発売日: 2016-06-08

短いURL: ssci.to/2784

売り切れ
¥2,167 (税込)
¥2,167 - ¥2,167
Current price ¥2,167

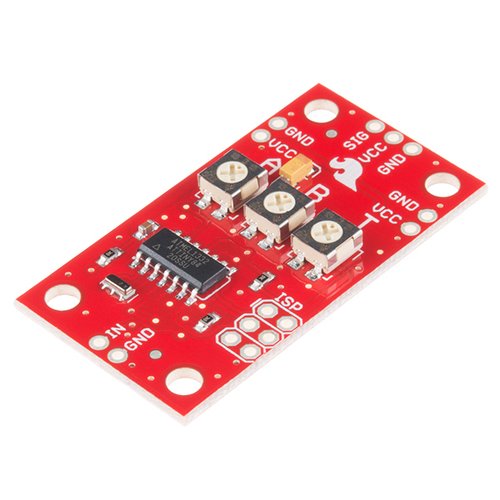

SparkFun サーボトリガーの連続回転サーボモータ対応モデルです。

A、B、T三つの半固定抵抗が実装されており、それぞれA:スイッチが開いているときのサーボモータの位置、B:スイッチが閉じている時のサーボモータの位置、T:A~B、B~Aに変わる早さを設定できます。

二つの動作モードがあり、裏面のジャンパで切り替えられます(SJ1)。デフォルトのモードはスイッチ開でA、スイッチ閉でBになるBistableモードです。SJ1をショートするとスイッチを押すたびにAB、ABを繰り返すOne shotモードになります。


file

file

仕様

  • 電源電圧:5 V
  • コントローラ:ATTiny84
  • コントロールセッティング
    • A- スイッチが開の時のサーボの位置
    • B- スイッチが閉の時のサーボの位置
    • T-A~B、B~Aに変わる時間
  • プログラム変更用ISPパッド
  • モード変更用ジャンパ(SJ1)
  • 入力信号の論理反転用ジャンパ(SJ2)

資料

製造元希望小売価格:16.95ドル(税別)
製造元の販売ページ:
https://www.sparkfun.com/…
