SKU 25

SparkFunブレッドボード用電源ボードUSB版(キット)--販売終了

送料区分: 200

販売終了

商品コード: SFE-PRT-08376

発売日: 2008-08-04

短いURL: ssci.to/25

売り切れ
Original price ¥2,349
¥1,949 (税込)
¥2,349 - ¥2,349
Current price ¥1,949

ブレッドボードの電源をパソコンのUSBポートから取る3.3 V電源のキットです。もちろん5 V出力もあります。オンオフスイッチと500 mAのリセッタブルヒューズが付いています。USBポートはB型(普通サイズのB)です。ボードをブレッドボードに差し込むときは、配置に注意して下さい。

キットなのでハンダ付けが必要です。説明書は付属しません。ボード上のシルク印刷に従って部品を配置してハンダ付けしてください。

完成見本

抵抗のカラーコードを読む必要がありますがはんだ付け自体は難しくありません。
出力ピンは、この写真の様に上に向けてメス-オスジャンパでブレッドボードに繋ぐか、下の写真の様に下に向けて直接ブレッドボードにさせるようにするか、お好きな方法を選んでください。

使用例

ブレッドボードに挿すときは、写真の様に使ってください。5 Vと3.3 Vが同じ電源ラインに乗らないようにご注意ください。

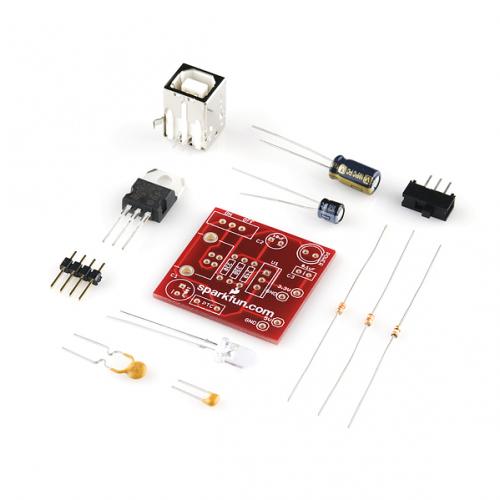

細かい部品の見分け方

上段(上から)

  • 1 x 330 Ω 1/6 W 抵抗(橙橙茶金)
  • 1 x 390 Ω 1/6 W 抵抗(橙白茶金)
  • 1 x 240 Ω 1/6 W 抵抗(赤黄茶金)

下段(左から)

  • PTC resettable fuse
  • 0.1 uF 50 V コンデンサ(片側に104と書かれています)

資料


製造元希望小売価格:9.95ドル(税別)
販売元の販売ページ:http://www.sparkfun.com/...
