Pololu L3GD20H/LSM303D/LPS25H搭載 AltIMU-10 v4--販売終了

販売元よりv5（後継品）への置き換えがアナウンスされているため、本製品は取扱終了いたします。

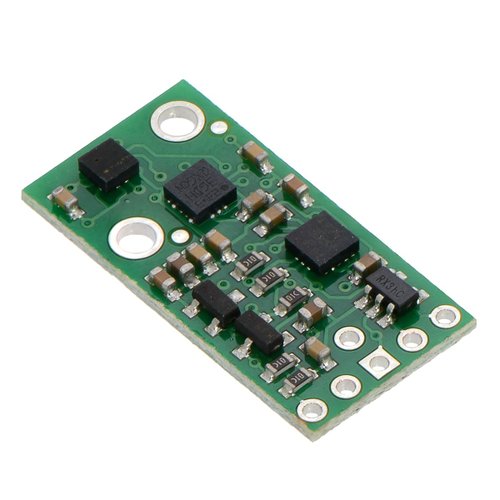

L3GD20H 3軸ジャイロセンサとLSM303D 3軸加速度/3軸地磁気センサ、LPS25Hデジタル気圧センサを搭載したIMUです。コンパクトに収まっています。I2C通信。通常のピンヘッダとL時のピンヘッダが付属します。

v3と比べ、気圧センサが高精度で低ノイズになりました。

仕様

• 電源電圧: 2.5~5.5V
• 動作電流: 6mA
• インターフェース: I²C

  • ジャイロ: 16bit/軸
  • 加速度: 16bit/軸
  • 地磁気: 16bit/軸
  • 気圧: 24bit
• 測定レンジ

  • ジャイロ: ±245/±500/±2000 °/s
  • 加速度: ±2/±4/±6/±8/±16 g
  • 地磁気: ±2/±4/±8/±12 gauss
  • 気圧: 260~1260mbar (26~126kPa)
• 寸法: 2.54 × 1.27 × 0.25cm
• 重さ(ピンヘッダ除く): 0.8g
• マウント穴径: M2
• I2Cのアドレス(通常時)

  • L3GD20H: 0x6b
  • LSM303D: 0x1d
  • LPS25H: 0x5d
  • SA0ピンで変更可能

内容物

• AltIMU-10 v4: ×1
• ピンヘッダ(1x6): ×1
• L字ピンヘッダ(1x5): ×1

資料

• 回路図 (PDF)
• 気圧センサ回りの回路図 (PDF)
• データシート (L3GD20Hジャイロセンサ/PDF)
• データシート (LSM303D磁気センサ/PDF)
• データシート (LPS25H気圧センサ/PDF)
• Arduino向けライブラリ

  • L3G* (GitHub)
  • LSM303* (GitHub)
  • LPS* (GitHub)

製造元希望小売価格:27.95ドル(税別)
製造元の販売ページ:http://www.pololu.com/product/…

こちらは#1746からの置き換え商品です。

商品コード: POLOLU-2470
