SKU 784

PoEthernet シールド--販売終了

送料区分: 200

販売終了

商品コード: SFE-DEV-10864

発売日: 2011-11-29

短いURL: ssci.to/784

売り切れ
¥5,085
¥5,085 - ¥5,085
Current price ¥5,085

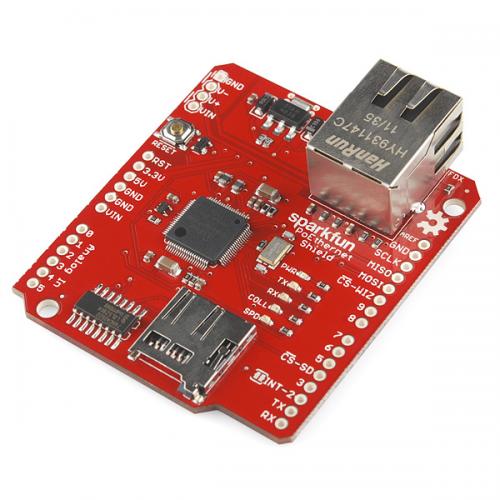

簡易PoE対応のイーサネットシールドです。W5100搭載

シールド端の「V+」がLANケーブルの4,5ピンに、
シールド端の「V-」がLANケーブルの7,8ピンに繋がるようになっています。
LANケーブルの4,5ピンに7~12Vの電源,7,8ピンに電源のGNDを給電し、
シールド上でV+をVin、V-をGNDに接続すれば、
ArduinoのVin端子を通じてArduinoや他のシールドに5V,3.3Vが供給されるという仕組みです。
簡易な電源供給方式で、正式(IEEE802.3af)なものではありません。

LANケーブルに給電するには、PoE変換コネクタセットが便利です。

●資料
回路図
Arduino Ethernet Library

製造元希望小売価格:39.95ドル
製造元の販売ページ:http://www.sparkfun.com/...

商品コード: SFE-DEV-10864
