ESP32モータドライバボード--販売終了

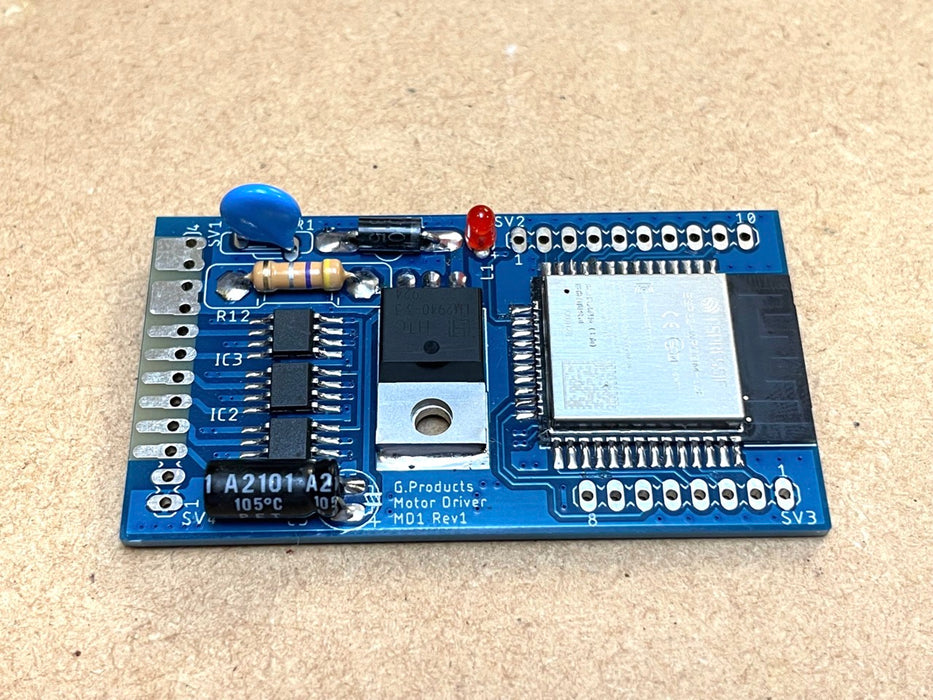

ESP32を使用した汎用のモータドライバボードです。ブラシモータ、2相ステッピングモータ、3相ステッピングモータ、サーボモータなど多様なモータに対応できます。BluetoothやWiFiなどを使って、スマホからモータをコントロールする用途に最適です。

多くの部品をリフローで実装しボードの信頼性を向上させたESP32モータドライバボード Rev 2を販売中です。

仕様

• 電源電圧：5~20 V
• モータ出力電流：1 A
• モータ出力CH数：3 ch
• 基板サイズ：35x64x12(H) mm

特徴

• 東芝製 TB67H450FNGを3個搭載していますので、F/W次第で多様なモータに対応できます。
• 電流センス抵抗を搭載しているので、モータ駆動電流をモニタすることが可能です。
• 外形は35x64x12(H) mmでテイシン電機 TB-51 ケースにぴったりのサイズとなっています。
• ISPに必要な信号(EN, RX, TX, IO0, IO15, +3.3 V, GND)にアクセスできます。
• 各コネクタの位置関係は2.54 mmピッチになっているため、ユニバーサル基板などに挿すことができます。

内容物

• 部品実装済みの基板

使用例

資料

• サポートページ
• 制作例

こちら商品は、G.Productsさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: GPRODUCTS-001
