SKU 7483

M5Stack Tough ESP32 IoT開発キット

送料区分: 650

商品コード: M5STACK-K034

発売日: 2021-09-30

在庫数: 0

短いURL: ssci.to/7483

売り切れ
¥8,613
¥8,613 - ¥8,613
Current price ¥8,613

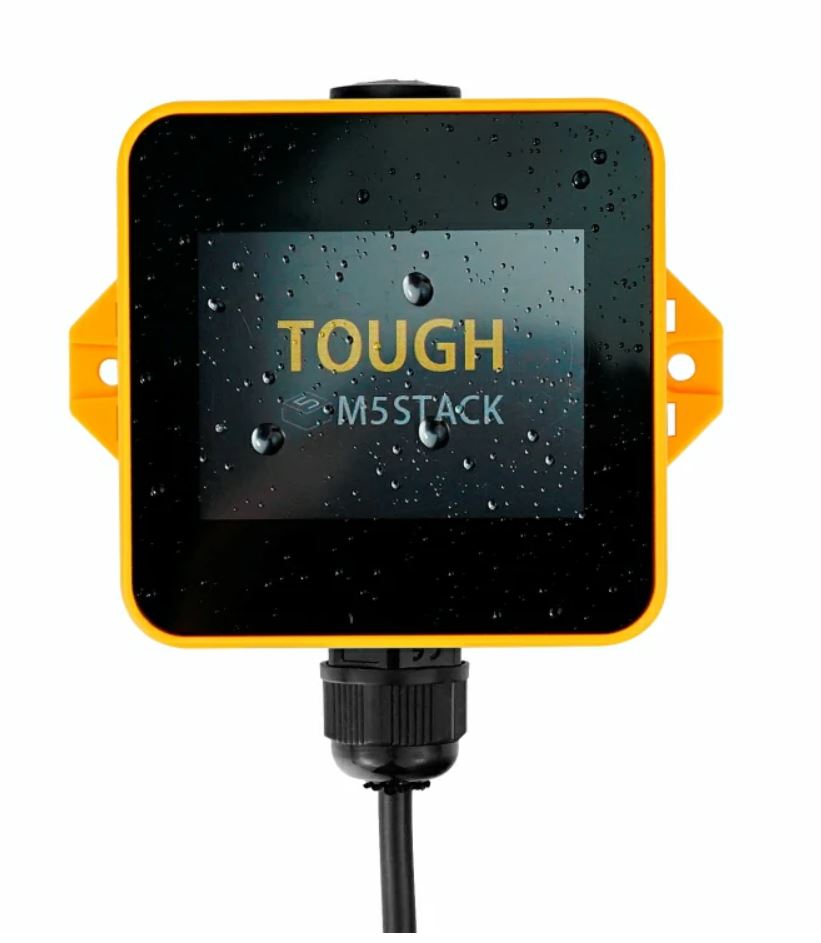

Wi-Fi/Bluetoothデュアルモードを利用可能なEspressif ESP32チップセットを搭載した、M5Stackの防水型組込みコントローラです。屋外での設置に向けて設計されたIoT開発キットで、耐久性のある筐体に防水型M12コネクタを接続できます。

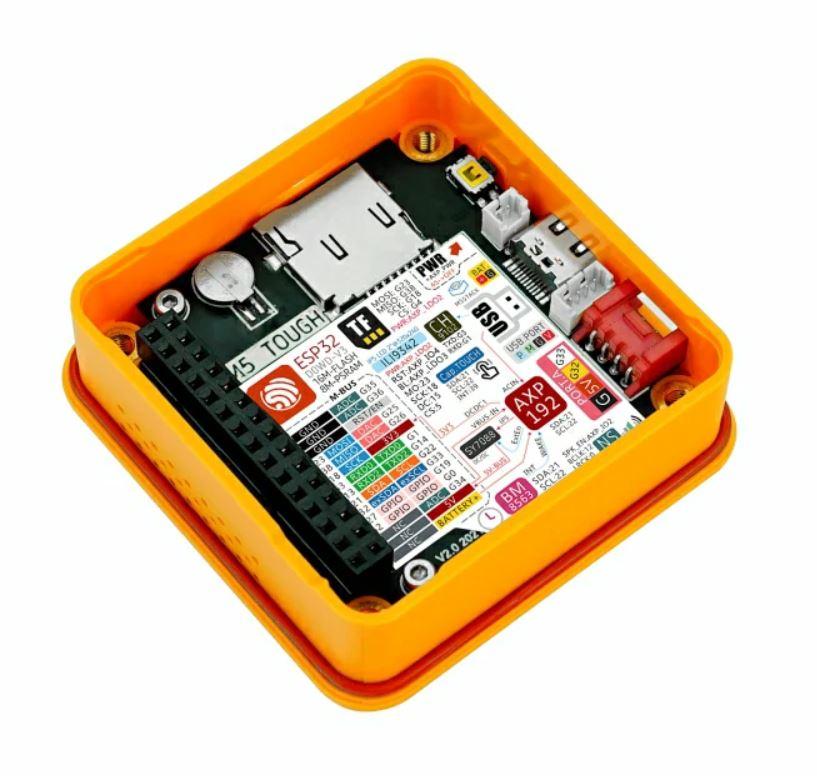

最大クロック周波数240 MHzのデュアルコア低電力Xtensa 32bit LX6マイクロプロセッサを搭載し、8 MB PSRAM + 16 MBフラッシュメモリ、2.0インチHD IPSディスプレイパネル + 高感度静電容量式タッチスクリーン + 豊富な周辺機器と拡張用インターフェイスを備えています。

注意

ケースを水没させないでください。浸水に対する保護機能はありません。

構造設計

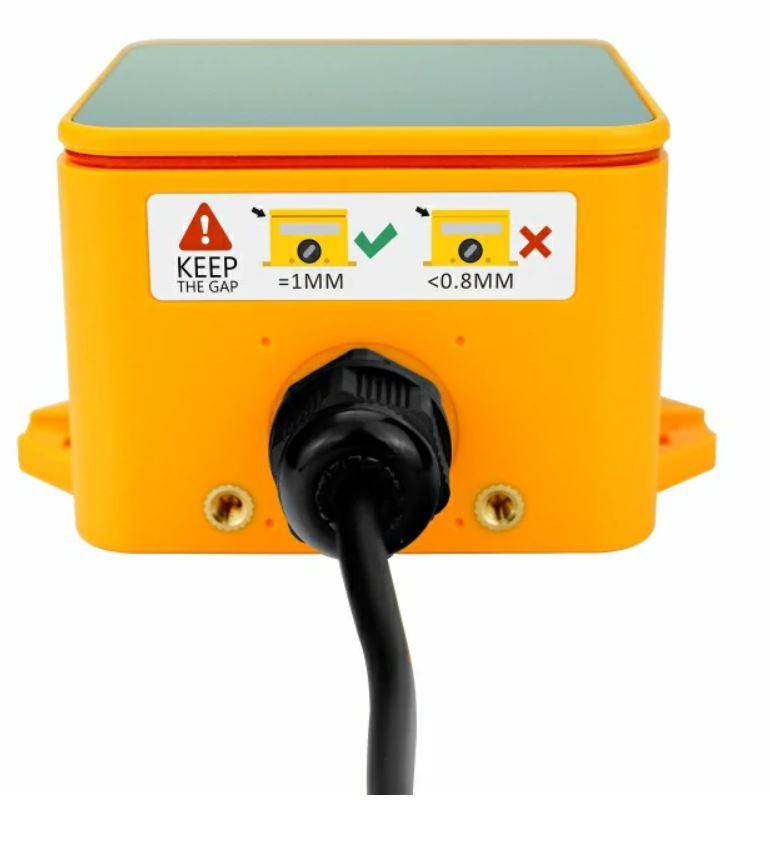

  • Oリングによるシーリングを備えた耐水性、防水型M12コネクタの採用
  • 耐紫外線のケース設計

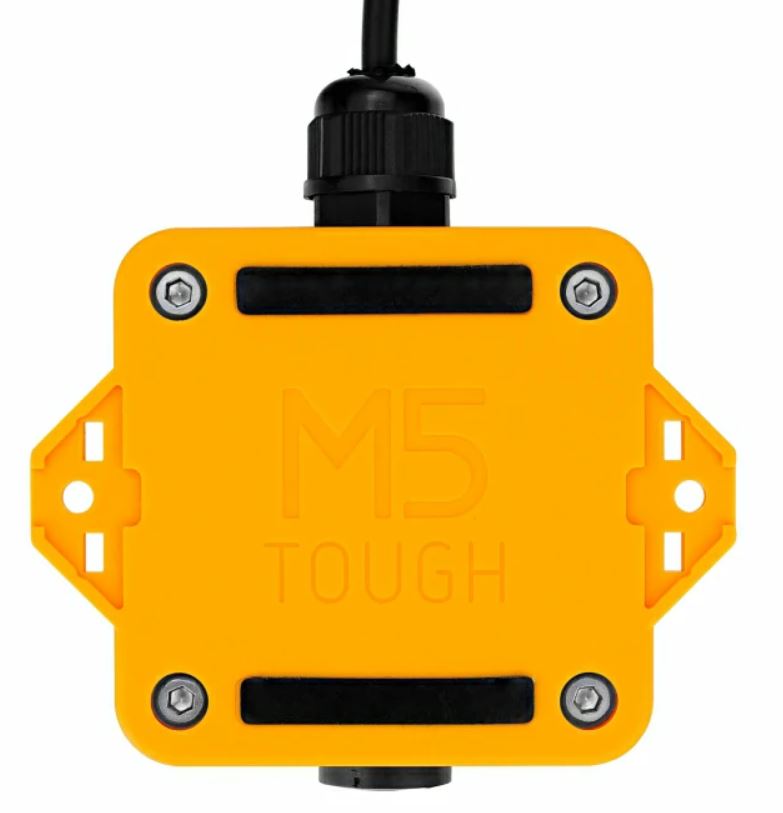

  • ネジ止め、マグネット、粘着テープなど多様な設置方法を想定

高度な統合性

  • 2インチ LCD 静電容量式マルチタッチスクリーン
  • NS4168 16bit I2S パワーアンプ+ 1 W スピーカー
  • TFカードスロット
  • 電源管理チップAXP192 + RTCクロックBM8563
    低消費電力ソリューション、RTCアラームクロックでウェイクアップ
  • 精巧なRF 回路で、堅固で安定したワイヤレス通信を提供

拡張性

  • プログラマブル拡張ボードを搭載

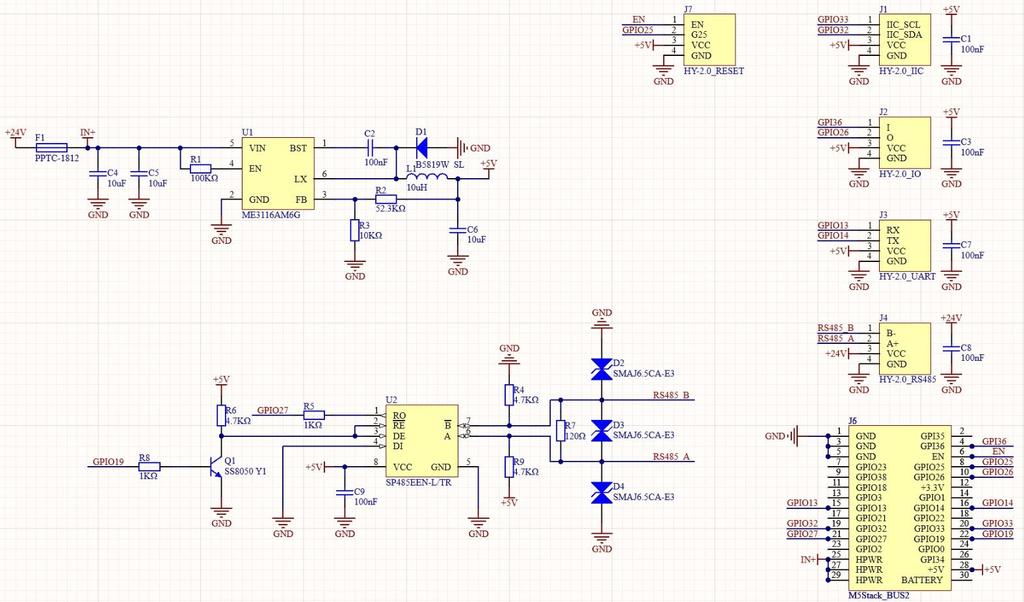

    • 12V/5V DC/DC コンバータ、柔軟性の高い電源
    • RS485変換回路
    • 3 x Grove拡張インターフェース(PortA、B、C)
  • M5Stackのソフトウェア/ハードウェアシステムが簡単にアクセス、プラグアンドプレイのセンサ拡張

開発環境

  • UIFlowグラフィカルプログラミングプラットフォームが利用可能、スクリプトなし、クラウド指向
  • Arduino、ESP32-IDF、その他主流の開発環境と完全互換
  • FreeRTOS上でデュアルコアを活用し、マルチタスクを実行させ、パフォーマンスを向上させます



内容物

  • 1 x M5Stack TOUGH
  • 1 x Type-C USB(1 m)
  • 1 x 2.5 mm 六角レンチ
  • 1 x 1.25-2Pコネクタ付接続ケーブル
  • 1 x 1.25-4Pコネクタ付接続ケーブル
  • 防水Oリング

仕様

仕様 パラメータ
ESP32-D0WDQ6-V3 240 MHz デュアルコア、600 DMIPS
520 KB SRAM
Wi-Fi/デュアルモードBluetooth
フラッシュメモリ 16 MB
PSRAM 8 MB
入力電圧 USB(5 V @ 500 mA)
RS485 DC入力(12 V @ 1 A)
インターフェース TypeC x 1
GROVE x 4 (RS485/I2C/GPIO/UART)
IPS LCD 2.0インチ@320 x 240
ILI9342C
フルカラーディスプレイ
最大輝度 853 nit
タッチパネルドライバ CHSC6540
スピーカー構成 NS4168 16bit I2S アンプ+ 1 Wスピーカー
RTCクロック HY8563
PMU AXP192
USBチップ CH9102
USB-TTL シリアルポート
TF カードスロット メモリカード最大16 GB
アンテナ 3D WiFi/BLE アンテナ
シェル素材 耐紫外線プラスチック
正味重量 108 g
総重量 139 g
製品サイズ 58 x 76 x 41 mm
パッケージサイズ 99 x 80 x 45 mm


ピン配置とリマッピングは、ESP32データシートをご覧ください。

資料


製造元の販売価格:49.90ドル(税抜)
製造元の販売ページ:https://shop.m5stack.com/products/...

商品コード: M5STACK-K034
