SKU 7399

PLC-IO86 CPU のみ

送料区分: 200

商品コード: CHA-001

発売日: 2021-12-03

在庫数: 12

短いURL: ssci.to/7399

受託販売商品

¥1,980 (税込)
¥1,980 - ¥1,980
Current price ¥1,980

FA 分野に用いられるPLC 用ラダープログラム知識で電子工作や組込機器制御が実現できるOS書込み済みCPUです。

ON/OFFデジタル制御の他、アナログ入力、RC サーボ駆動、PWM 出力もラダー言語(LadderTool CAH製 無料)で開発制御できます。

プログラムの書込みはシリアル通信で行えます(書込みには別途USBシリアル通信ケーブルが必要です)。

仕様

  • PIC16F1847(OS書込み済み)
  • デジタル入力:8点 デジタル出力:6点
    アナログ2点、PWM出力2点、IR入力1点に変更可
  • 2台連携で動作させることが可能
  • 511ステップ
  • 電源 DC3~5 V(DC 5V 無負荷時 約3 mA)
  • DIP`18ピン(22.5×8×7)
  • 対応命令 シーケンス命令 15個 応用命令4個(比較命令含む)
  • 内部リレー64個 タイマー32個 カウンタ8個

特徴

  • DIPパッケージなので回路への展開及び小型化が容易
  • ラダー言語またはニーモニックで開発が可能
  • 試作や治具の製作が容易

内容物

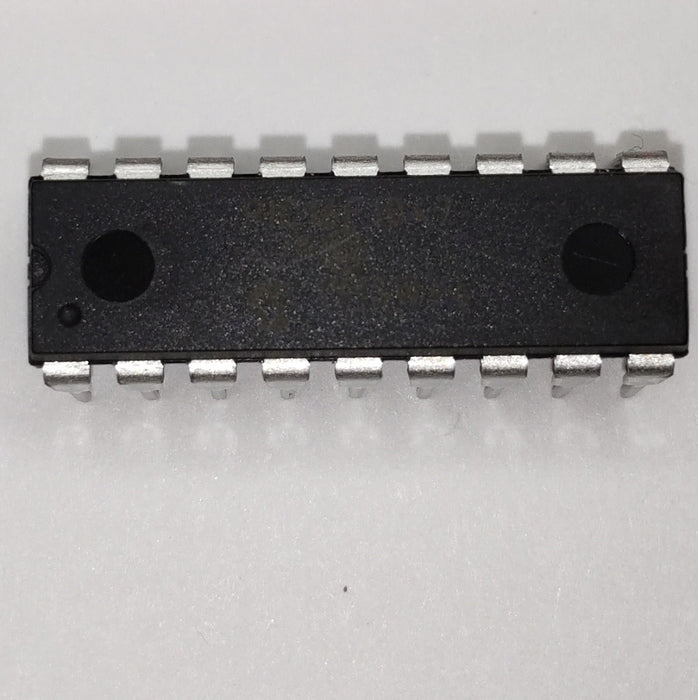

  • OS書込み済みCPU(PIC16F1847)

使用例

ボリュームによるサーボ制御

コンベアワーク搬送

資料


こちらの商品は、CAHさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: CHA-001
