SKU 7169
Conta™ CO2センサ SCD40搭載
送料区分: 200
商品コード: SSCI-071697
発売日: 2021-07-16
在庫数: 39
短いURL: ssci.to/7169
¥6,930
(税込)
¥6,930
-
¥6,930
Current price
¥6,930
約1cm角のCO2センサ、SCD40を搭載したI2C接続のモジュールです。動作電圧は2.4〜5.5Vです。
上面に貼られている白いフィルムは空気のフィルタなのではがさない、ふさがないようにしてください。
本製品は「Contaシリーズ」の[規格][4]に則った製品です。単体での使用はもちろん、[Contaベースシールド][5]などに搭載することもできます。ピンヘッダははんだ付け済みです。
IO4端子にはなにもつながっていません。
基板裏面にI2Cのプルアップ抵抗を実装するパッドを用意しています。必要に応じて1608サイズのチップ抵抗をはんだ付けしてください。
I2Cのアドレスは0x62(7bit)です。
SCD40仕様
- CO2測定範囲 : 400ppm –2,000 ppm ± (50 ppm + 5% of reading)
- 温度センサ精度 : 15℃から35℃の時±0.8℃、-10℃から60℃の時±1.5 °C
- 湿度センサ精度 : 15℃から35℃で20 %RHから65 %RHの時 ±6%RH
-10℃から60℃で0 %RHから100 %RHの時 ±9 %RH- 返答時間 : CO2 60秒、湿度 90秒、温度 120秒 - ピーク消費電流 : 最大205mA(3.3V時)
- 平均消費電流 : 最大18mA(3.3V時)
- 低消費電流モード平均消費電流 : 最大3.5mA(3.3V時)

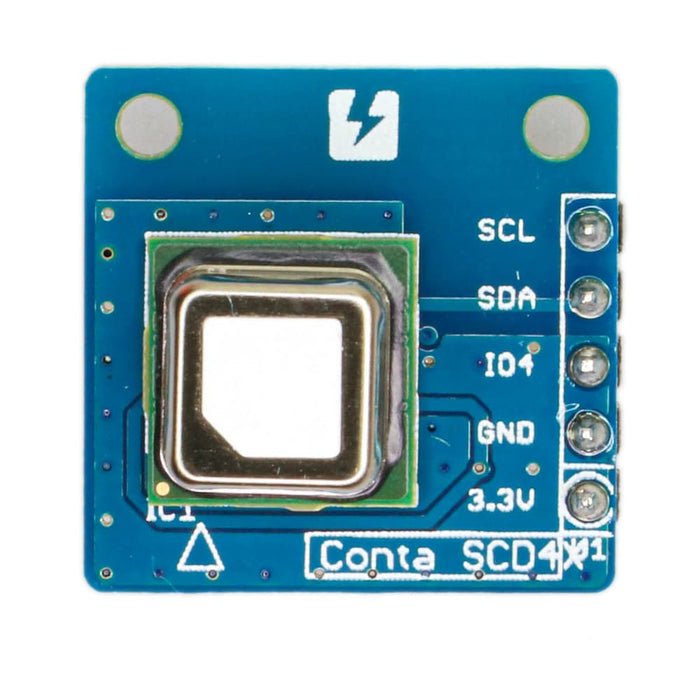

基板(表)
基板(裏)
資料
- 回路図(PDF)
- CO2センサー 「SCD4x」メーカーページ
- データシートなどダウンロードページ
- データシート(英語、PDF)
- Sensirion I2C SCD4x Arduino Library
- [Conta規格][13]
寸法図
