micro:bit用Flexible Connector--販売終了

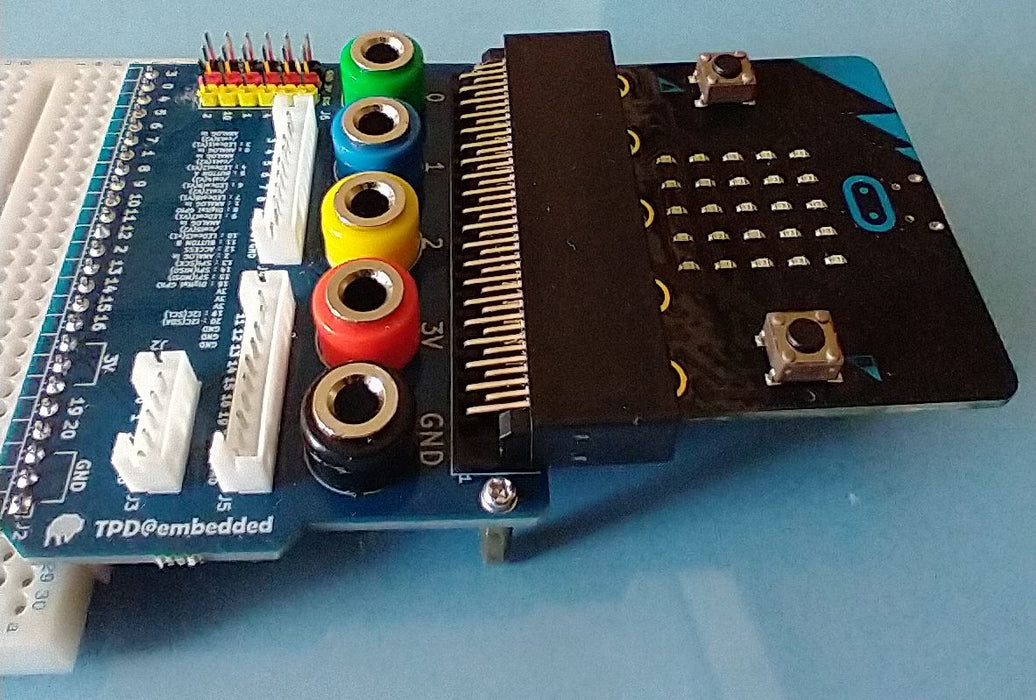

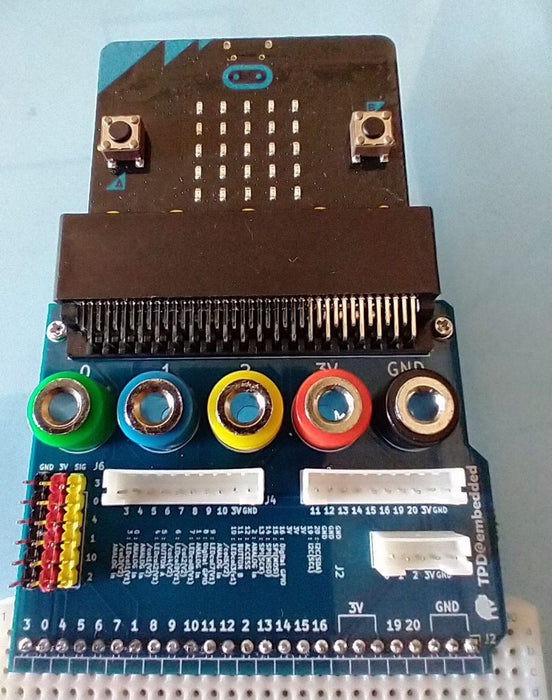

イギリスのBBCによって教育用のマイコンとして開発されたmicro:bitをブレッドボードで使えるようにする変換基板です。ブレッドボードの変換基板は、色々なメーカで既に販売されてますが、その多くが、ブレッドボードにさしてしまうと、これまで簡単に使えていたワニ口ケーブルが使えなくなってしまいます。この製品は、コネクタ基板上にバナナジャックを配置して、ブレッドボードに差しながらも、ワニ口クリップやバナナプラグを使えるようにした便利なコネクタです。

特徴

• ブレッドボードを使いながらワニ口クリップやバナナプラグでセンサ、アクチュエータに接続できます。
• センサ用ピンヘッダに電源（3.3 V）、GND、信号を6チャンネル分まとめてあるので、2.54 mmピンソケット（3 pin）を使って複数のセンサを簡単に接続できます。
• 付属のスペーサにより小型のブレッドボードでもグラつくことはなく安定して使えます。
• マイクロビットmicro:bit を特定の用途で使い続ける場合はPHコネクタ（オプション）でハーネスを作成すれば、ロック機構のついたコネクタで、きっちりと、配線を固定することができます。

仕様

• 寸法：67.5 mm x 65 mm （コネクタ類の突起物を除く）
• 許容電流：1.0 A
• コネクタ
  • 1x マイクロビット用コネクタ
  • 5x バナナジャック（4 mm）
  • 1x ブレッドボード用コネクタ（2.54 mmピッチ、25 pin）
  • 1x センサ用ピンヘッダ（2.54 mmピッチ、6センサ）
  • 3（オプション）x PHコネクタ（2 mmピッチ）
    日本圧着端子製造 (JST)の以下コネクタを使用できます。
    B10B-PH-K-S(LF)(SN)
    基板ヘッダ 10極 1列 ストレート 電線対基板 2mm PHシリーズ
    B5B-PH-K-S(LF)(SN)
    基板ヘッダ 5極 1列 ストレート 電線対基板 2mm PHシリーズ

※ 本製品にはマイクロビット、PHコネクタは付属しません。

内容物

• マイクロビットmicro:bit 用コネクタ本体（以下コネクタ設置済み）
• 1x マイクロビット用コネクタ
• 5x バナナジャック（4 mm）
• 1x ブレッドボード用コネクタ
• 1x センサ用ピンヘッダ
• 2x スペーサ
• 2x スペーサ用ねじ

使用例

可変抵抗器を使って信号を6段階”0 , 1 , 2 , 3 , 4 , 5″に分けてその数字の表示とLEDを点灯させてみました。

資料

• サポートページ
• 回路図

こちらの商品は、Takeuchi Plan Design @embeddedさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: TPD-001
