DFPlayer mini用変換モジュール for Grove v1.0
送料区分: 200
商品コード: EDELWORKS-008
発売日: 2021-04-14
在庫数: 15
短いURL: ssci.to/7059
¥1,750
¥1,750
-
¥1,750
Current price
¥1,750

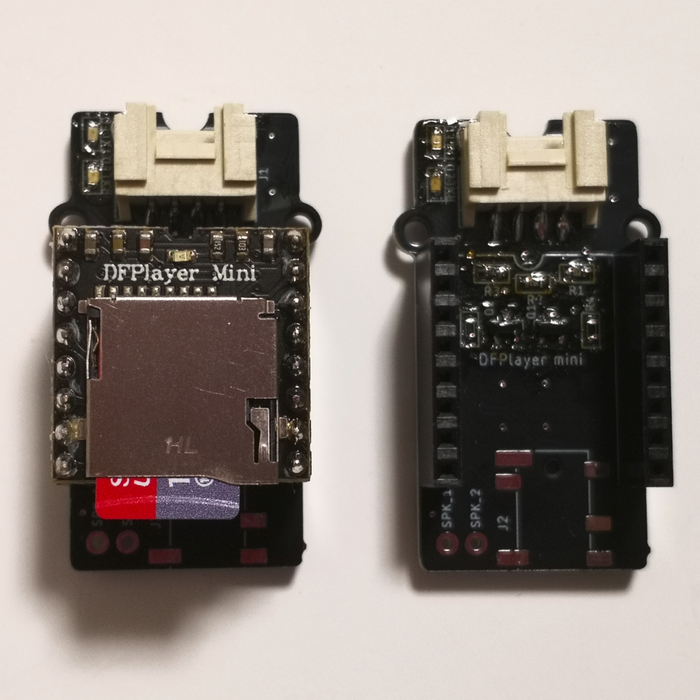

DFRobot社のDFPlayer miniを差し込むことにより、ホストマイコンからGroveコネクタ経由でDFPlayer miniを制御できます。
基板のスルーホールにスピーカーを直接つないだり、φ3.5mmステレオジャック経由で外部のスピーカーと接続できます。実装したスピーカーの音量が足りないなぁ…というときに、外部スピーカー接続に変更して音量を上げるといったこともできます。また、通信確認用のLEDも実装しています。
注意
- DFPlayer miniは付属されておりません。
DFPlayer - A Mini MP3 Player For Arduino 等で別途調達して下さい。 - DFPlayer miniのピンソケットが若干狭いので、少し広げて接続してください。
仕様
- 基板サイズ（コネクタ込）：43.6×24.0×11.6 mm
- VCC電圧：3.3 V or 5 V
- TX/RXピン信号電圧：3.3 V
- ジャック端子：ステレオミニφ3.5 mm
- Groveコネクタピン配置：GND / VCC / RX（3.3 V）/ TX（3.3 V）
付属品
- 1x 本体
- 1x Groveケーブル
資料
こちらの商品は、EdelWorksさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
※GroveシステムはSeeed Technology Limited社の商標です。
