SKU 6909

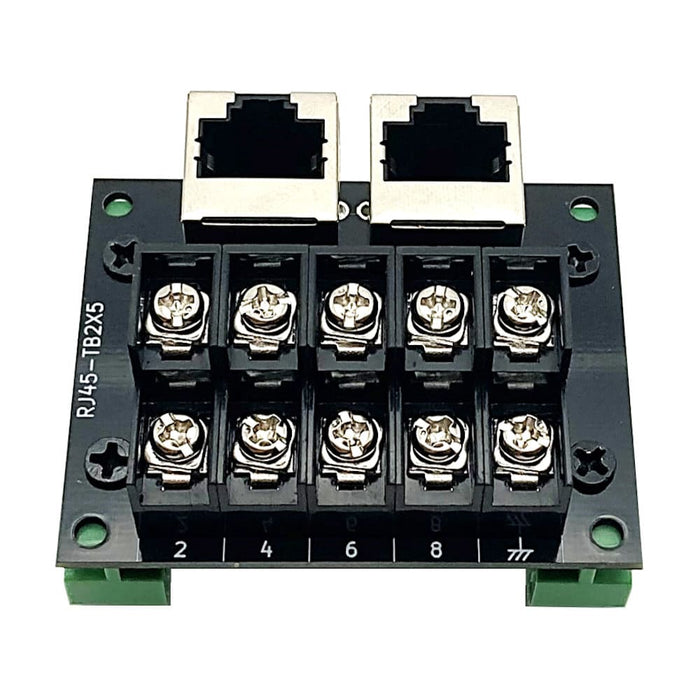

コネクタ端子台変換ユニット(RJ-45×2⇔端子台)

送料区分:

商品コード:

発売日: 2021年1月22日

¥1,980
¥1,980 - ¥1,980
Current price ¥1,980

LANコネクタ(RJ-45)を丸・Y端子式の端子台に変換するユニットです。DINレール取付けとネジ取付けの両方に対応しています。部品は全て実装済みのため、はんだ付けは不要です。3D CADデータもダウンロードいただけます。

特徴

  • LANケーブルの中継や分岐が可能
  • DINレール取付 / ネジ取付け両対応
  • 丸端子・Y端子(M3・M3.5)に対応
  • フレームグラウンド端子付き

仕様

  • 型番:RJ45-TB2X5
  • 端子台極数:2×5(RJ-45の全8ピン+フレームグラウンド2ピン)
  • 端子台ピッチ:8.5 mm
  • 端子台ネジ:M3
  • 取付方法:35 mm幅DINレール / ネジ取付け
  • 外形寸法(幅×奥行×高さ)
    • DINレール取付け時:59×47×38.1 mm
    • ネジ取付け時:59×47×24.1 mm
  • 定格電圧:AC/DC125 V
  • 定格電流:2 A

内容物

contents

  • 製品本体
  • DINレール取付用アタッチメント(DINレールアダプタ ×2、固定用タッピングネジ ×4)
  • ネジ取付け用スペーサ(M3 L5mm × 4)

回路図

schematic

外形寸法

dimentions

資料


こちらの商品は、Y2Kbさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
