SKU 6352

180° 赤外線反射ユニット(ITR9606)

送料区分: 200

商品コード: M5STACK-U058

発売日: 2020-07-02

在庫数: 91

短いURL: ssci.to/6352

¥473 (税込)
¥473 - ¥473
Current price ¥473

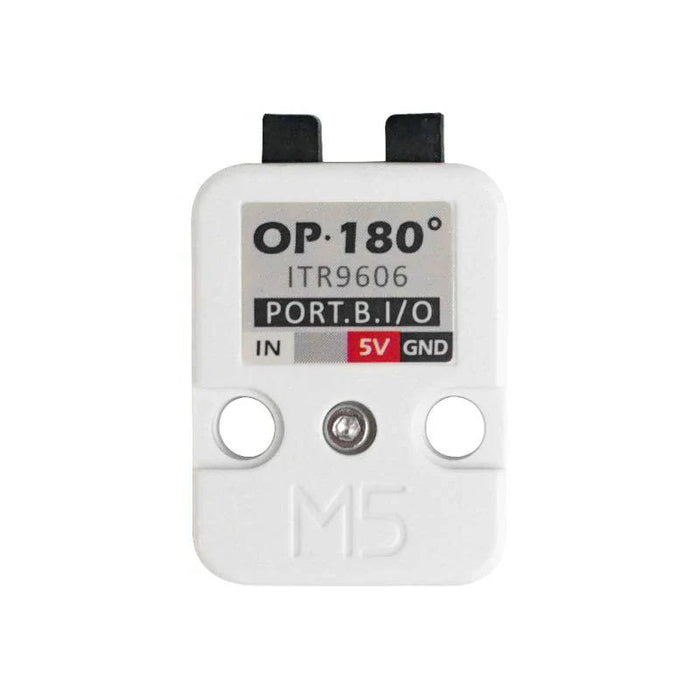

赤外線反射ユニットによるリミットスイッチです。赤外線放射ダイオードとシリコンフォトトランジスタから構成されITR9606を搭載しています。制御システムの一部としての機械制御や、安全インターロックとして、あるいはポイントを通過する物体の計数に使用できます。本製品は赤外線反射ユニットがGroveコネクタと水平(180°)になるように搭載されています。

リミットスイッチは、接点群と機械的にリンクしたアクチュエータから構成されるメカトロ装置です。物体がアクチュエータに触れると、電気的接続がオンオフするよう接点が動作します。

本製品のアクチュエータは、送信側と受信側の赤外線ペアから構成されます(シリコンフォトトランジスタ)。送信側は、受信側が検出している間、赤外線を送信し続けます。赤外線は一方から他方へ直接送信されるので、間に遮る物体がない限り、受信側は赤外線信号を受け取ります。こうして、電気接続の切断を検出します。

製品特徴

  • 垂直レイアウト
  • 赤外線リミットスイッチ
  • 高速応答時間
  • 高感度

内容物

  • 1x 180° 赤外線反射ユニット
  • 1x Groveケーブル

仕様

  • 寸法 : 35×24×8 mm
  • 重量 : 4 g

用途

  • ドアスイッチ
  • 機械制御
  • マウスコピー機
  • スイッチスキャナ
  • 非接触スイッチング

資料

-製品ドキュメント


製造元希望小売価格:2.50 ドル(税抜)
製造元の販売ページ:https://m5stack.com/products/180-infrared-refletive-unit-itr9606

商品コード: M5STACK-U058
