SKU 5914

MIDI野郎キット(DIN->TRS 3.5mm変換ケーブル付き)

送料区分: 200

商品コード: KINOSHITALAB-001

発売日: 2019-10-31

在庫数: 17

短いURL: ssci.to/5914

受託販売商品

¥3,500 (税込)
¥3,500 - ¥3,500
Current price ¥3,500

本製品はキット品です。部品は付属しますが、はんだづけを含む組立作業が必要です。

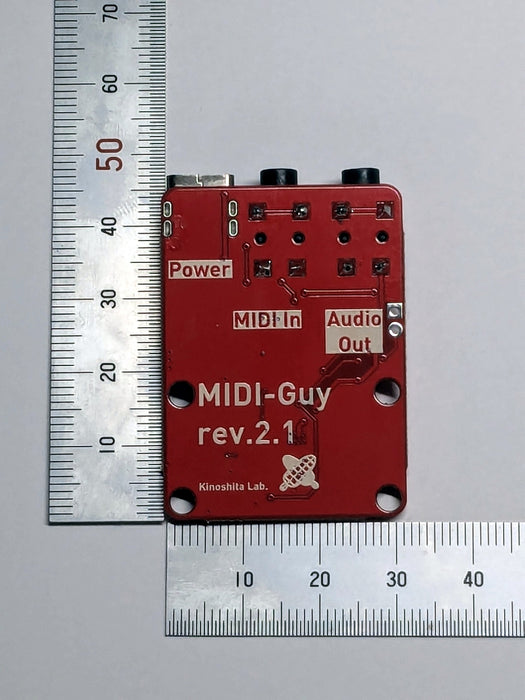

MIDI野郎キットは、ワンチップGM音源IC、SAM2695を使った音源モジュールです。GM音源の127種類の音が出るほか、エフェクトやEQなども使えます。詳細は、SAM2695のデータシートを参考にしてください。

特徴

  • 非常にコンパクトなGM音源モジュールです(横44 mm、縦30 mm)。
  • 入手しやすい、マイクロUSB型の電源端子を使用しています。
  • 電源端子をはんだ付けするだけで、すぐに使用できます。
  • ケース等に組みこめるネジ穴(3.2 mm)があります。

rev. 2.1 変更点:

  • USB Type-Cに変更
  • サイズをフリスクケースに合わせました
  • TRS MIDI Type A/B 両対応しました
  • マイコンなどから接続しやすいように UART INを追加しました(3.3V)
  • コストダウン

内容物

  • 組み立て方等の説明が記載されたURLのカード
  • 部品実装済み基板
  • 2x 3.5mm TRS ジャック
  • DIN-> TRS 3.5 mm変換ケーブル

資料

こちらの商品は、木下研究所様からの_受託販売商品_です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。
上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: KINOSHITALAB-001
