SKU 469

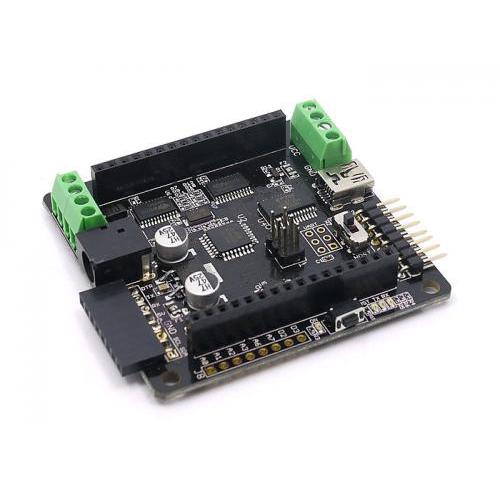

Rainbowduino - LEDドライバ・プラットフォーム(Atmega328搭載)

送料区分: 650

販売終了

商品コード: SEEED-102010006

発売日: 2010年11月25日

Sold out
¥3,542
¥3,542 - ¥3,542
Current price ¥3,542

LED制御に特化したArduino互換ボード「Rainbowduino」です。定電流LEDドライバ(NY9221)を2個搭載
こちらのマトリックスLEDを直接挿せる様になっているため、ピンソケットの配置が標準的なArduinoとは異なります。ご注意下さい。

●特徴
・Arduino互換
・マトリックスLEDを接続するための1x16ピンソケットを2個搭載
・定電流(20.8mA) LEDドライバ(MY9221)を2個搭載
4x4x4 RGB LED Cubeあるいは8x8 RGB LED Matrixをドライブ可能
・FT232RL USB-シリアル変換チップ搭載
・5V/1A レギュレータ搭載
・USB電源による駆動可能
・外部電源 6V~12V

●資料
製造元資料ページ(Rainbowduino V3.0)
製造元資料ページ(Rainbowduinoシリーズ)
回路図
データシート(MY9221)
V1.1用マニュアル(こちらは旧版です。現行製品とは異なる部分があります)

2012/06/06現在、出荷中の製品バージョンは Rainbowduino v3.0 になっています。

製造元希望小売価格:24.90ドル(税別)
製造元の販売ページ:http://www.seeedstudio.com/...
