micro:bit用回転サーボモーターモジュールキット--販売終了

micro:bit用の拡張モジュールです。いわゆる角度を指定して制御する一般的なサーボモーターではなく、360度以上回転する回転サーボモーターが付属します。本モジュールでは回転サーボモータを3個まで取り付け可能です。

このモジュールを使用するためには別途micro:bit用電池モジュールが必要です。

2018年11月1日　追記
2018年10月末日までの販売分は、回転サーボモーターを2個までしか取り付けることができません。
2018年11月からの販売分に含まれるモジュール本体は、micro:bit用サーボモーターモジュールキットに含まれるモジュール本体と同じものになります。

また、スイッチエデュケーションの価格改定に伴い、2018年11月1日より値上げさせていただきました。

仕様

• micro:bit使用ピン番号

  • P1 ：回転サーボモーター１（Ｊ２）
  • P2 ：回転サーボモーター２（Ｊ３）
  • P3 ：回転サーボモーター３（Ｊ４）

内容物

• サーボモーターモジュール本体 x 1個
• 回転サーボモーター FS90R x 2個
• サーボホーンセット x 2セット
• 回転サーボモーター用ホイール x 2個
• M3 x 10mm メタルスペーサ x 5個
• M3 x 5mm ネジ x 5個
• M3 ナット x 5個
• M字型サポート（2輪車を作るためのおまけ部品です。素材は予告なく変更される場合があります。）

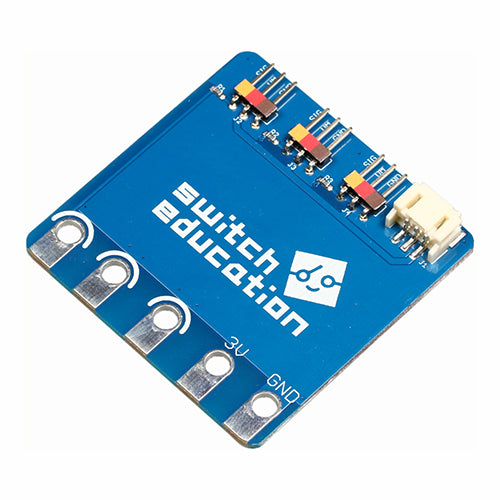

表面

裏面

スペーサセット

回転サーボモーターとホイールセット

資料

• 回路図（PDF）
• 使い方（準備中）

• 基板に直接サーボモーターを固定する際は別途両面テープをご用意ください。

• 回転サーボモーターの接続方法

  • ラベルとケーブルの色を合わせてください。


• 電池モジュールと接続した様子

• 本キットを組み立てた様子（電池モジュール付き）

商品コード: SEDU-037389
