SKU 3732

いぬボード--販売終了

送料区分: 200

販売終了

商品コード: SEDU-037327

発売日: 2018-03-07

短いURL: ssci.to/3732

売り切れ
¥1,980
¥1,980 - ¥1,980
Current price ¥1,980

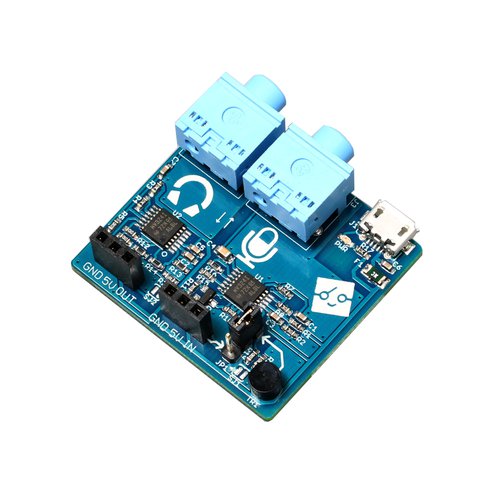

Scratchで使える入出力拡張ボードです。PCのヘッドフォンとマイク端子に接続することで、ScratchでLEDのON/OFFや明るさ情報の取得等が行えます。Scratch 1.4とScratch 2.0でご利用いただけます。

犬の形はしていませんが、同じくScratch用拡張ボードのnekoboard2にちなんで「いぬボード」と名付けました。

ヘッドフォンとマイク端子が分かれていないPCで使用するには、分岐ケーブルやUSBオーディオ変換アダプタを別途ご用意ください。詳しい使い方はこちらです。

使用中に基板の部品に触ると出力信号に影響がでますので、使用中は基板に触れないようにしてください。また、ショートしますので金属の上には置かないでください。

file

仕様

  • 電源:Micro USB (DC:5 V)
  • PCとの接続方法:3.5 mmステレオミニプラグケーブル
  • Scratch 1.4、Scratch 2.0 両対応
  • 基板上に明るさセンサ搭載
    • 外部センサを接続する場合はジャンパを切り替えてください。(詳細はこちら
  • アナログ出力電圧範囲:DC 0 ~ 5 V
  • アナログ入力電圧範囲:DC 0 ~ 5 V

内容物

  • いぬボード本体 x 1

資料

  • 回路図(PDF)
  • 使い方
  • MacBookで使用する場合、分岐ケーブルではなくUSBオーディオアダプターをご利用ください。
