SKU 3604

IU233Nx Raspberry Pi用中継基板--販売終了

送料区分: 200

販売終了

商品コード: SONY-RPI-EVB

発売日: 2017-12-18

短いURL: ssci.to/3604

売り切れ
¥11,000
¥11,000 - ¥11,000
Current price ¥11,000

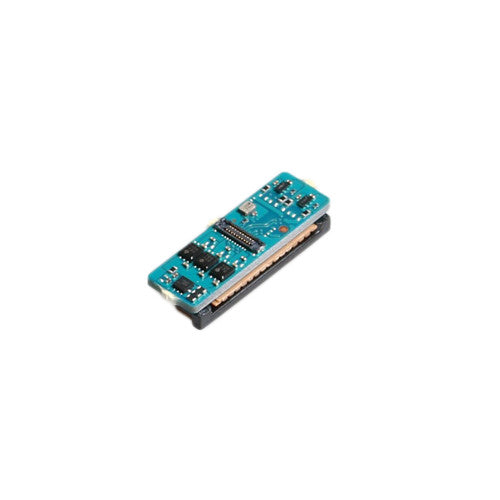

超小型カメラモジュールのIU233NxシリーズをRaspberryPiで利用するためのフレキシブル基板の変換・中継基板です。RaspberryPi側でセットアップを行うことでカメラモジュールの性能を大きく引き出せます。

IU233Nxシリーズのデータを比較的簡単に利用したいとなった場合、現在は別途販売中のUSB変換基板もしくは本基板を使う手があります。こちらは、汎用ドライバを利用せずカメラモジュールの仕様を最大限活かした解像度・フレームレートでデータを取得できます。

RaspberryPiに接続する際は、 SSPライブラリ(カメラ用ポートに接続したカメラを制御するライブラリ)が必須で、VPF(VisionProcessingFramework、イメージセンサー向けのオープンソースの画像処理・表示GUIアプリ)を利用することで加工やアドオンの作成が比較的簡単に行えるようになっています。

仕様

  • RaspberryPi等のCSIポートに接続可能

※本基板とRaspberryPiをつなぐケーブルは同梱されていません。

出力画素数 フレームレート
1280 × 800 60 fps
1280 × 720 60 fps
640 × 720 120fps(IU233N2-Z, カラー) / 240 fps(IU233N5-Z, 白黒) Binningモード
640 × 400 120 fps 間引きモード
320 × 200 240fps(IU233N2-Z, カラー) / No support(IU233N5-Z, 白黒) 間引きモード

※Binningモードは隣接画素の足し込みを行うことで感度向上がなされています。
※Raspberry Pi Camera V2等と異なり内蔵 HW ISPを利用できず、現像処理がソフトウェアのみでの処理になるため、画像表示などでパフォーマンスが低下することがあります。

コネクタの抜き差しは、コネクタ中心を持って垂直に行ってください
file

接続図

接続図

外形寸法図

外形寸法図

裏面

file

資料

製品に関する問い合わせ先

商品コード: SONY-RPI-EVB
