SKU 3091

THA-08X A47式全段シングルオペアンプ使用 ポータブルヘッドホンアンプ(基板のみ)--販売終了

送料区分: 200

販売終了

商品コード: AOKILAB-001

発売日: 2016-12-22

短いURL: ssci.to/3091

売り切れ
¥1,222
¥1,222 - ¥1,222
Current price ¥1,222

本製品は基板のみの商品です。サポートページを参考に、各種部品をご自身でご用意いただき、ご自身で組み上げていただく必要があります。


お詫び

本基板は、2017年5月8日以前はポータブルヘッドホンアンプとして販売しておりましたが、問題が見つかり、現在は実験用基板として販売しております。2017年5月8日以前にご購入いただいた方で、ご不明点などがある場合には、サポートページ記載のメールアドレスまでご連絡ください。ご迷惑おかけし、誠に申し訳ございません。

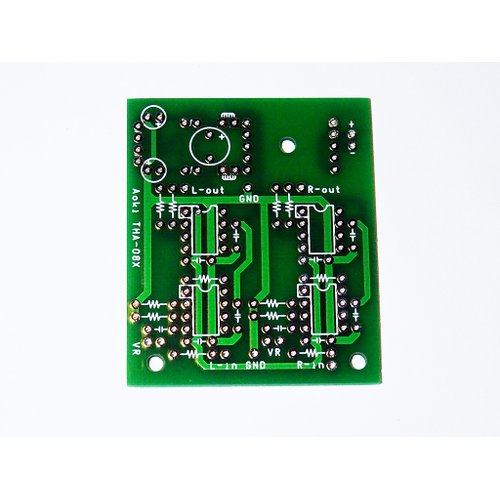

全段にシングルオペアンプを、計四つ使用したA47式およびChuMoy式シングルエンドヘッドホンアンプの実験用基板です。

四つオペアンプを使用すると、A47改造型に、前段2個のみ使用するといわゆるChuMoy式のオペアンプによるヘッドホンアンプの実験ができます。

さらに、電源部分にDC-DCコンバータを使用、±12 Vというオペアンプの実験に最適な電圧を供給できるように設計。

※注意※

本基板は「A47回路の実験用基板」です。そのままアンプとしてご使用いただきますと、オペアンプの種類にもよりますが、数十ミリボルト程度ではございますが、DCオフセットが生ずる可能性があります。この電圧はそのままイヤホン・ヘッドホンにかかりますので、最悪それらを焼損する可能性がございます(一般的には100 mV以上は危険とされております)。そのため、飽くまで「実験用の用途」にてご使用いただきますよう、よろしくお願い申し上げます。上記の文をご理解いただける方のみ、保証はいたしませんが、ヘッドホンアンプとしてご利用ください。その場合は、出力される音声にDCが乗っていないか念入りにチェックを願います。

特徴

  • 利得オペアンプ、バッファオペアンプともにシングルオペアンプで構成した、ポータブルヘッドホンアンプの実験用の基板。
  • 電源部分にDC-DCコンバータを使用し、±12 Vを供給。
  • 使用電池は、単三電池を2本~4本使用。アルカリでも充電式でもOK。

資料

Aoki Lab.さんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。

商品コード: AOKILAB-001
