SKU 2619

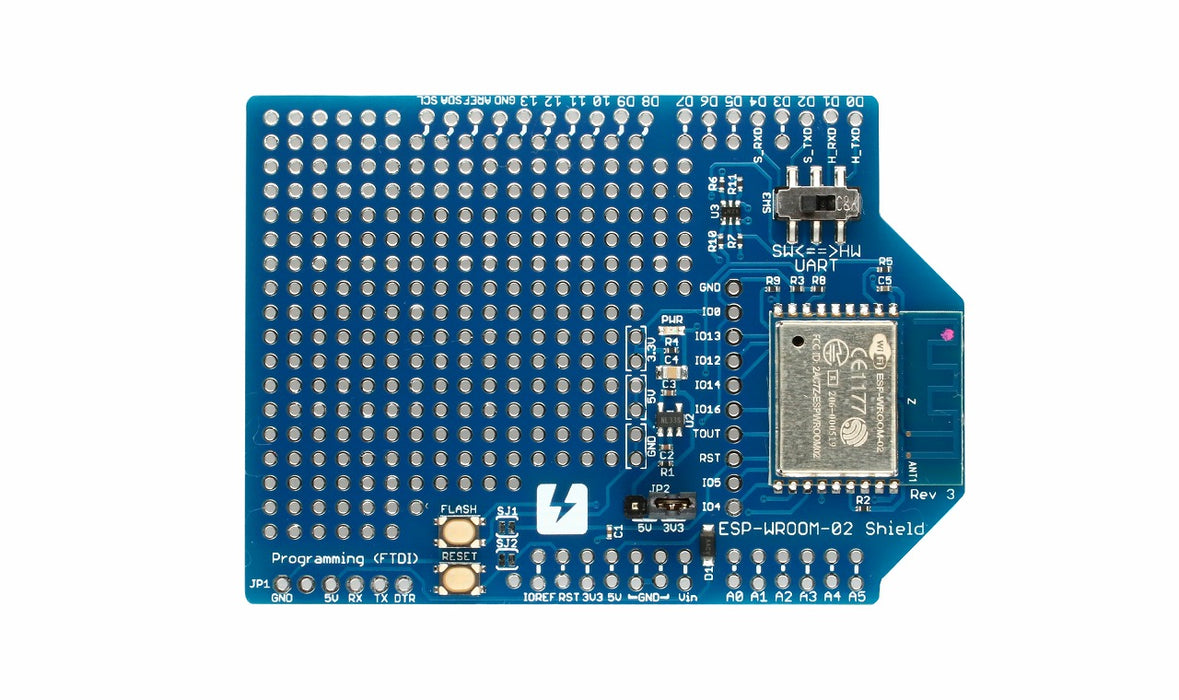

ESP-WROOM-02 Wi-Fi シールド

送料区分: 200

商品コード: SSCI-026192

発売日: 2016-02-17

在庫数: 37

短いURL: ssci.to/2619

¥2,750
¥2,750 - ¥2,750
Current price ¥2,750

ESP-WROOM-02 Wi-Fi モジュールを搭載したシールドです。Arduino Uno R3等のマイコンボードに、Wi-Fi通信機能を持たせることができます。

ESP-WROOM-02 Wi-Fi シールドとArduinoの間ではシリアル通信を行います。スライドスイッチでハードウェアシリアル・ソフトウェアシリアルの選択が可能です。ジャンパソケットで選択することで、I/O電圧が5 V系、3.3 V系どちらのマイコンボードにも接続できます。

Freescale FRDM-K64F等、Arduinoピン互換のマイコンボードでWi-Fi通信を行いたい時に便利です。

ピンヘッダは付属しません。別途ご用意いただき、ご利用用途に合わせてはんだ付けしてください。

file

仕様

  • ESP-WROOM-02 Wi-Fi モジュール搭載
  • シリアル通信ピン切り替え(スライドスイッチで選択)
    • Arduino ハードウェアシリアル:D0(H TXD) D1(H RXD)
    • Arduino ソフトウェアシリアル:D2(S TXD) D4(S RXD)
  • マイコンボードI/O電圧選択(ジャンパソケットJP2で選択)
    • 5 V / 3.3 V(購入時は3.3Vに設定されています)
  • リセットボタン割り当て
    • SJ1 : ショート(初期値) ESP-WROOM-02リセット有効
    • SJ1 : 切断 ESP-WROOM-02リセット無効
    • SJ2 : ショート(初期値) Arduinoリセット有効
    • SJ2 : 切断 Arduinoリセット無効
  • ユニバーサルエリア有り
  • ESP-WROOM-02ファームウェア書き換え用ポート JP1

ESP-WROOM-02搭載のフラッシュは2MBです。

内容物

  • シールド基板本体 x 1
  • ジャンパソケット x 1

資料
