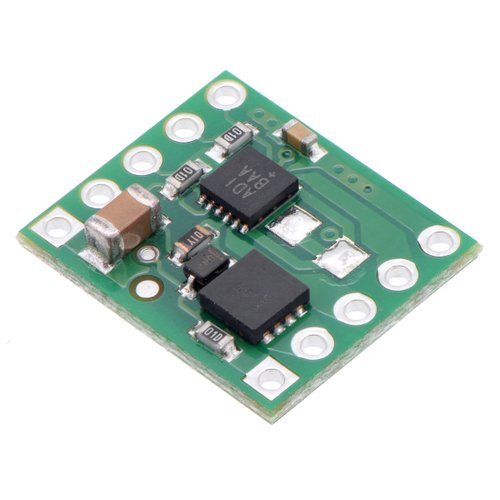

MAX14870搭載モータードライバ

MAX14870を利用したフルブリッジ・モータードライバです。4.5V～36VのDCブラシモーターに対応しています。

本製品と、電源、モーター、マイコンなどのコントローラーのみ、という最小限のパーツでモーターを駆動させることが出来ます。ピンヘッダ同梱です。

仕様

• 正逆転・PWM制御可能
• フリーホイールダイオード内蔵Hブリッジドライバ
• 対応電圧：4.5～36 V
• 定格電流：1.7 A@12 V
• ピーク電流：2.5 A
• 入力信号側に3-5 V変換必要なし
• 電圧降下・過電流・過熱防止回路内蔵
• 逆電圧防止回路を基板側に搭載
• 過電流・過熱検知用のoutputを搭載
• 表面実装抵抗を追加することで電流制限機能を制御可能

資料

• データシート（pdf）
• MAX14870製品ページ
• MAX14870データシート（pdf）

製造元希望小売価格：11.95ドル
製造元の販売ページ：http://www.pololu.com/product/...

商品コード: POLOLU-2961
