SKU 2398

ブレッドボード用5V/3.3V電源ボード Micro-B版

送料区分: 200

商品コード: SSCI-023986

発売日: 2015年8月21日

¥957
¥957 - ¥957
Current price ¥957

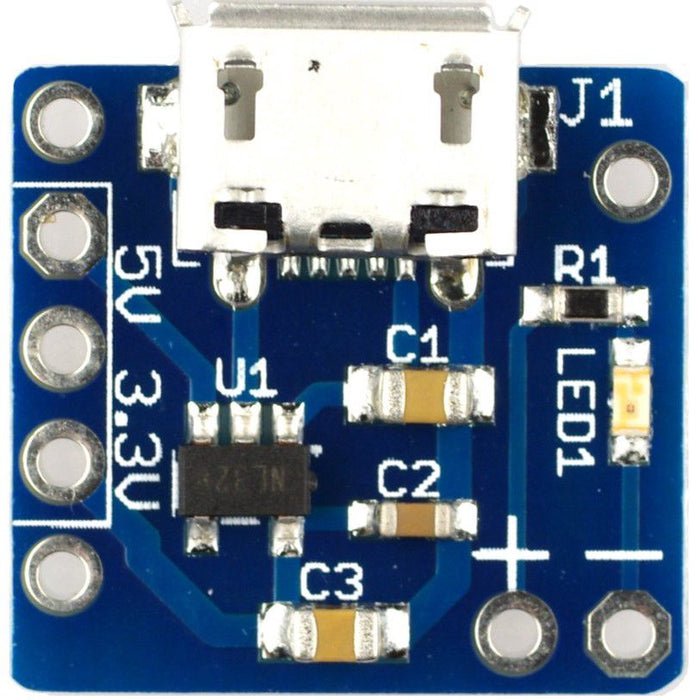

ブレッドボードにmicroUSBケーブルで電源を供給するための基板です。出力電圧はジャンパピンで切替可能です(3.3V 5V)。出力電流は最大500mAです。USBの電源ラインにヒューズ等の保護回路は入っていませんのでご注意ください。

file

file

仕様

  • 出力電圧:3.3V 5V
  • 最大出力電流:500mA(3.3V 5V両方)
  • microUSB

内容物

  • 基板本体 x 1
  • ジャンパピン x 1
  • ピンヘッダ(1x8)x 1 必要なピン数に折ってお使いください。

資料

・回路図

組み立て見本
file
ピンヘッダをこのようにはんだ付けします。部品面に取り付ける3ピンにジャンパピンを取り付けると電圧が出力されます。

file
基板上の+ -とブレッドボードの+ -がそろうように装着します。
