SKU 2351

NTB0104 レベルシフタ ピッチ変換済みモジュール

送料区分: 200

商品コード: SSCI-023511

在庫数: 2

発売日: 2015年7月14日

¥440
¥440 - ¥440
Current price ¥440

さまざまな電圧に対応できる NTB0104GU12 を搭載したピッチ変換基板です。5V⇔3.3V、3.3V⇔1.8V、5V⇔1.8Vなど幅広い電圧に対応し、低電圧なIO信号を双方向に変換できる4bit幅のレベルコンバータです。

Raspberry Pi,Arduino Due,mbedなど3.3Vマイコンを5Vデバイスに接続したり、Edisonなど1.8Vマイコンに5Vや3.3Vデバイスを接続するのに便利です。

◆ 製品仕様

  • 4bit幅の双方向信号を変換可能。
  • ポートAの電圧は 1.2V~3.6V。
  • ポートBの電圧は 1.65V~5.5V。
  • ポートAの電圧はポートBの電圧を超えないこと。
  • OEをポートAの「H」にするとポート間を接続。
  • OEは標準状態で VCCA に接続済み(ポート間は接続状態)。
  • DIP幅は500mil。

※ 使用時の注意

  • OEピンを利用したい場合には、基板裏面のソルダ-ジャンパをカットしてください。
  • ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。

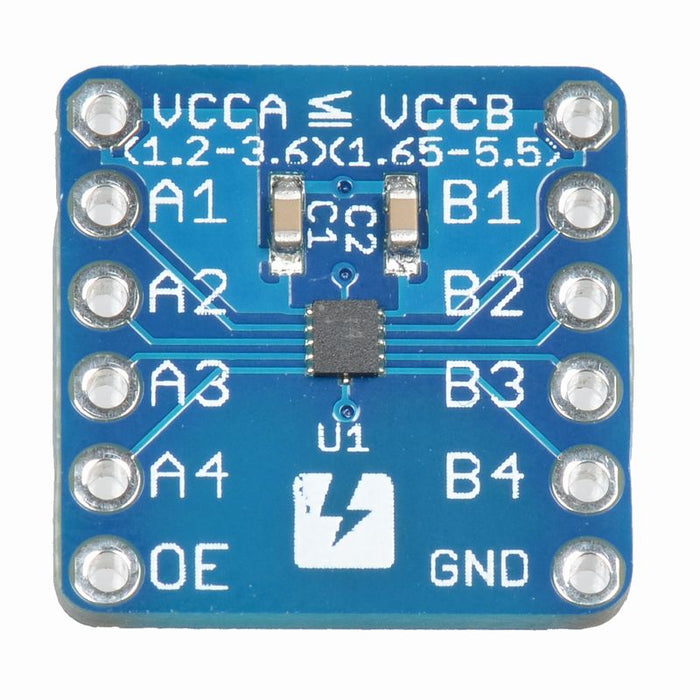

◆ 基板(表)

file

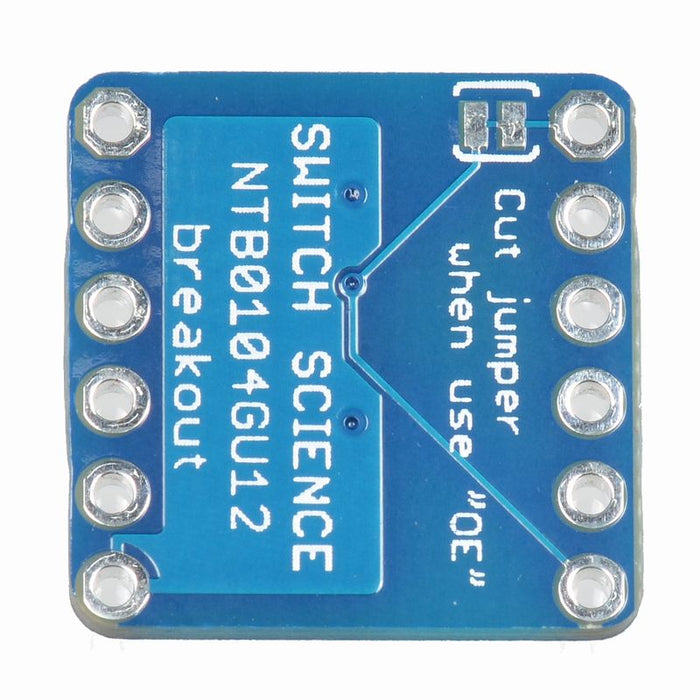

◆ 基板(裏)

file

◆ 資料
