SKU 2111

BD6735FV搭載モータードライバモジュール(α版)--販売終了

送料区分: 200

販売終了

商品コード: SSCI-021111

発売日: 2015-01-30

短いURL: ssci.to/2111

売り切れ
¥990
¥990 - ¥990
Current price ¥990

ロームのモータードライバIC、BD6735FVをブレッドボードなどで使いやすい2.54mmピッチに変換する基板です。Hブリッジのモータードライブ回路が2つ入っているので、DCモーターを別々に2つ動作させることができます。流せる電流はそれぞれ最大1Aです。

IC内部の駆動に必要な外付けコンデンサを基板上に実装済みなので、電源と制御回路を接続するだけでモーターを動かせます。

基板には固定用の穴(Φ3.2mm)が2つ開いています。

モーターを接続するためのピンが制御側のピンとずれているためブレッドボードにはささりません。そのためα版として販売します。

BD6735FV 仕様

  • モータードライブ回路数: 2
  • 電源電圧: 2.0-8.0 V
  • モーター電源電圧: 2.0-8.0 V
  • Hブリッジ出力電流: それぞれ最大1 A
  • モーター駆動モードを2種類から選択可能(詳細はデータシートの5ページを参照してください)

資料

メーカーサイト
BD6735FVデータシート (PDF)

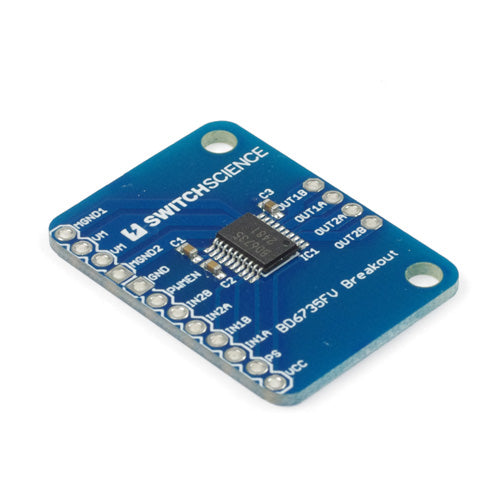

おもて面

ブレッドボードにさした状態


50milずれているので、両方同時にはささりません(左側)。
片方がブレッドボード外に出るならOK(右側)。
