Dual SSR Solder Toaster Controller Platform Kit （α版）--販売終了
送料区分: 200
販売終了
商品コード: SSCI-014793
発売日: 2013-10-10
短いURL: ssci.to/1479
売り切れ
¥7,260
¥7,260
-
¥7,260
Current price
¥7,260
α版、つまり試作品なので在庫限りです。（基板上にジャンパ配線が一本あります） 今後修正して正式版を発売するかもしれません。
「オーブントースターをハックしてリフローオーブンを作っちゃおう！」のための制御基板のキット商品です。組み立てが必要です。
実際に当社でもテスト用基板のハンダ付けに使っています。
仕様
- ATMega328にて全体のコントロールをしています
- K型熱電対(MAX31855)を使って温度計測をしています
- SSR（ソリッド・ステート・リレー）を2つコントロールできる端子が付いています
- 温度やステータスの表示用にＬＣＤがついています
- 当製品は3.3V駆動のため、別途3.3VのＡＣアダプタが必要です
- ATMega328にはArduinoのブートローダーとサンプルスケッチが書き込み済みです
特徴
- ArduinoIDEからご自分で作られたスケッチを「FTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)」を3.3Vで使えばプログラムの書き換えが可能です
- ArduinoIDEでは「Arduino Pro or Pro Mini (3.3V,8MHz) w/ATMega328」にてご利用いただけます
内容物

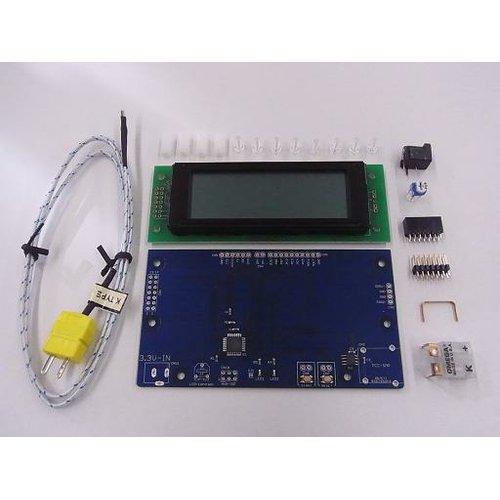

- コントロール基板（表面実装部品は実装済み）
- LCDユニット
- 2×7ピンヘッダ
- 2×7ピンソケット
- LCDユニット固定用ネジ（8本）
- LCDユニット固定用スペーサ（4個）
- 半固定抵抗（LCDコントラスト調整用）
- DCジャック
- K型熱電対専用レセプタクル（熱電対用コネクタ）
- レセプタクル固定用ピン（ホッチキスの針みたいな）
- K型熱電対プローブ（温度計測用センサ）
参考
- 当社では下記のオーブントースターをハックして使っています
- PANASONIC NT-W50-S
- 当社では下記2種類のSSRにて動作確認済みです
- CrydomのD2425（3～32VDCにて24～280VACの25Aまでの制御が可能）
- CrydomのCL240D10（3～32VDCにて240VACの10Aまでが制御可能）
- 当製品の組み立て方は下記をご覧下さい。
- http://trac.switch-science.com/wiki/Solder_Toaster_Controller
- 当製品の使用例は下記をご覧下さい。
商品コード: SSCI-014793
