SKU 1099

K型熱電対温度センサモジュールキット(SPI接続)MAX31855使用 5V版--販売終了

送料区分: 200

販売終了

商品コード: SSCI-010993

発売日: 2012-10-17

短いURL: ssci.to/1099

売り切れ
¥3,080
¥3,080 - ¥3,080
Current price ¥3,080

他のSPI接続モジュールとの同時使用ができるようになった新製品を発売しました。そちらをご利用ください。

Maxim社のMAX31855を使用したSPI接続のK型熱電対温度センサのキットです。0℃以下の温度も測れるようになりました。搭載チップ(3.3V)を、5V系で使えるように電圧を変換しています。コネクタのハンダ付けが必要です。熱電対のコネクタはミニチュアコネクタ。熱電対プローブも付属します。

※この製品は、他のSPI接続モジュールとの同時使用を前提としていません。ご注意下さい。

特徴:

  • 冷接点補償はチップに内蔵
  • -200℃~+1350℃の測定が可能
  • -200℃~+700℃の温度範囲で±2℃の熱電対精度
  • 分解能は、0.25℃
  • 電源電圧5V(チップの動作電圧は3.3V)

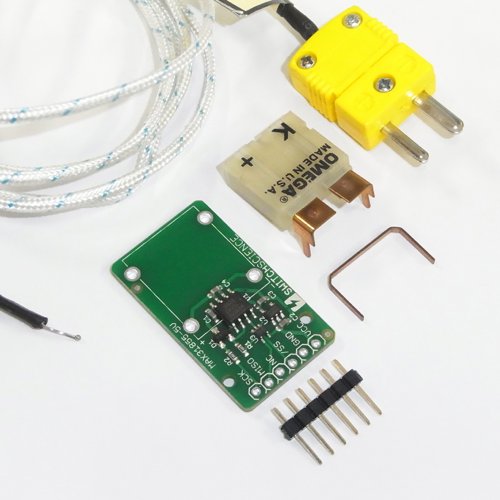

キットの内容:

  • 基板(MAX31855、他、実装済み)
  • K型熱電対専用レセプタクル基板直付け用(ミニチュア)
  • K型熱電対プローブ(ミニチュア)
  • ピンヘッダ6ピン

寸法図

寸法図

資料:

※基板の色はロットによって変わる場合があります。

商品コード: SSCI-010993
