M5Stack Tab5
送料区分: 650
商品コード: M5STACK-C145
発売日: 2025-05-09
在庫数: 0
短いURL: ssci.to/10378
本製品は供給が安定するまで1会員あたり2個までの数量制限を実施しています。

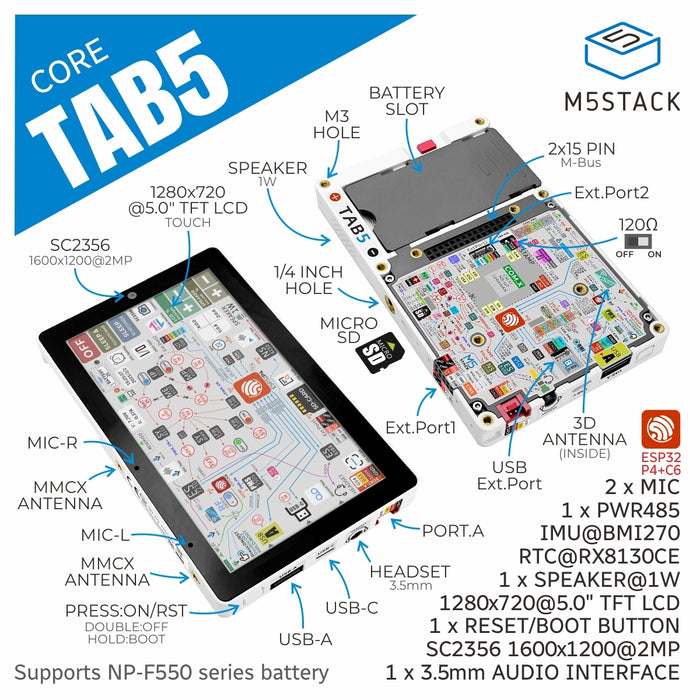

デュアルSoCアーキテクチャで豊富なハードウェアリソースを備えた、高度に拡張可能な開発者向けポータブルIoTターミナル開発デバイスです。メインコントローラにはRISC-VベースのESP32-P4 SoC（16 MB Flash、32 MB PSRAM）、ワイヤレスモジュールは、内蔵3Dアンテナ/外部MMXアンテナポート切替可なESP32-C6-MINI-1U（Wi-Fi 6対応）を採用、様々なデプロイ環境に柔軟に適合し、高速データスループットと低遅延を保証します。
ビジュアルインタラクションには、5インチ1280 x 720 IPS TFTディスプレイ（MIPI-DSI）、タッチ入力はGT911マルチタッチコントローラ（I2C）で、スムーズかつ正確なレスポンスが可能です。解像度 1600 x 1200 の 2メガピクセルカメラ（MIPI-CSI）では、HDビデオキャプチャ、イメージ処理、顔認証やオブジェクト追跡などのエッジAIが可能です。
I/Oと拡張は、従来ペリフェラル用にUSB-A（ホスト）とUSB-C（USB-2.0 OTG）、産業用にはRS-485（終端抵抗切替可）、1 x GROVE、 1 x M5BUS、GPIO_EXT、マイクロSDスロット、そしてCat.M/NB-IoT/LoRaWANモジュール用にSTAMPはんだパッドが利用できます。側面のリセット/ブートボタンでは素早いリセットと書き込みが可能です。
オーディオ/ビデオには、高品質オーディオ再生録音用にES7210 AECエコーキャンセラフロントエンド付きES8388オーディオコーデック、デュアルマイクアレイ、3.5 mmジャック、 NS4150B D級アンプ、1 W 8 Ωスピーカを搭載しています。
オンボードの6軸センサ（加速度＋ジャイロ）BMI270 は、MCUウェークアップオンモーションをトリガー可能です。
タイマー/電源管理には、RX8130CEリアルタイムクロック（インタラプトウェークアップ）、2S NP-F550互換リムーバブルリチウムイオン電池（別売）、IP2326充電チップ、MP4560昇圧降圧チップ、INA226リアルタイム監視回路を内蔵、外部電源なしで安定した運用を保証します。側面の電源ボタンではワンタッチで電源をオンオフできます。
構造面では、三脚や他の支持への直接取り付け用にUNC 1/4-20 三脚取付ナットが側面にあり、イメージ処理やデプロイが簡単です。
スマートホーム制御、リモート監視、産業オートメーション、IoTプロトタイピング、教育研究に理想的で、開発者と企業に、機能豊富で拡張可能な高性能プラットフォームを提供します。
注意
ご使用には外部電源またはバッテリー（2S NP-F550 互換リムーバブルリチウムイオン電池 7.4 V、2000 mAh、14.8 Wh）が必要です。
特徴
- ESP32-P4 デュアルコア MCU
- ESP32-C6 ワイヤレスモジュール
- Wi-Fi 6
- 内蔵3Dアンテナ/MMCX外部アンテナポート
- 5インチ 720P MIPI-DSIディスプレイ
- GT911 マルチタッチ
- SC2396 2メガピクセルカメラ
- USB-Aホスト＋USB-C OTG
- RS-485 産業インターフェース
- Grove/M5BUS拡張
- マイクロSDカードスロット
- STAMP拡張パッド
- ES388オーディオコーデック
- ES7210 AECデュアルマイクロフォン
- 1 Wスピーカー + 3.5 mmジャック
- BMI270 6軸センサ
- RX8130CEリアルタイムクロック
- リセット/ブートボタン、電源ボタン
- UNC 1/4-20 三脚固定ナット
- 開発プラットフォーム：
- ESP-IDF
アプリケーション
- スマートホームコントローラ
- リモート監視システム
- IoTデバイス開発
- 産業オートメーション
仕様
| メインコントローラSoC | ESP32-P4NRW32（RISC-V 32ビット、HP デュアルコア400 MHz + RISC-V 32-bit LP シングルコア40 MHz） |
| ワイヤレスモジュールSoC | ESP32-C6-MINI-1U（Wi-Fi 6@2.4 GHz/Thread/ZigBee対応） |
| アンテナ | 内蔵3Dアンテナ/MMCX外部アンテナポート |
| Flash | 16 MB |
| PSRAM | 32 MB |
| ディスプレイ | 5インチ IPS TFT（1280 x 720) |
| タッチ | GT911 マルチタッチコントローラ（I2C） |
| カメラ | SC2356@2 MP（1600 x 1200） MIPI-CSIインターフェース |
| オーディオ | ES8388 コーデック、ES7210 AECフロントエンド |
| マイクロフォン | デュアルマイクシステム（AECエコーキャンセル） |
| スピーカ | 1 W @8 Ω NS4150B |
| ヘッドフォンジャック | 3.5 mm |
| USBポート | USB-A（ホスト）、USB-C（USB 2.0 OTG） |
| RS485ポート | SIT3088（終端抵抗120 Ω切替） |
| 拡張インターフェース | 1 x GROVE、1 x M5BUS、GPIO_EXTヘッダ |
| ストレージ拡張 | マイクロSDカードスロット |
| 拡張パッド | STAMPパッド（Cat.M/NB-IoT/LoRaWANモジュール対応） |
| モーションセンサ | 6軸センサ（加速度＋ジャイロ）BMI270 （インタラプトウェークアップ） |
| RTC | RX8130CEリアルタイムクロック（インタラプトウェークアップ） |
| リセット/ブートボタン | リセット/書き込み用シングルボタン |
| 充電管理 | IP2626充電コントローラ |
| 電源監視 | INA226（バス電流/電圧監視） |
| バッテリー（別売） | 2S NP-F550 互換 リムーバブルリチウムイオン電池 （7.4 V、2000 mAh、14.8 Wh） |
| 製品サイズ | 128.0 x 80.0 x 12.0 mm |
| 製品重量 | 124.0 g |
| パッケージサイズ | 148.0 x 103.0 x 21.0 mm |
| 総重量 | 162.5 g |
ブロック図
内容物
- 1 x Tab5
- 1 x 1.25-6P シングルエンドターミナルワイヤ
寸法図
ギャラリー
 表 |

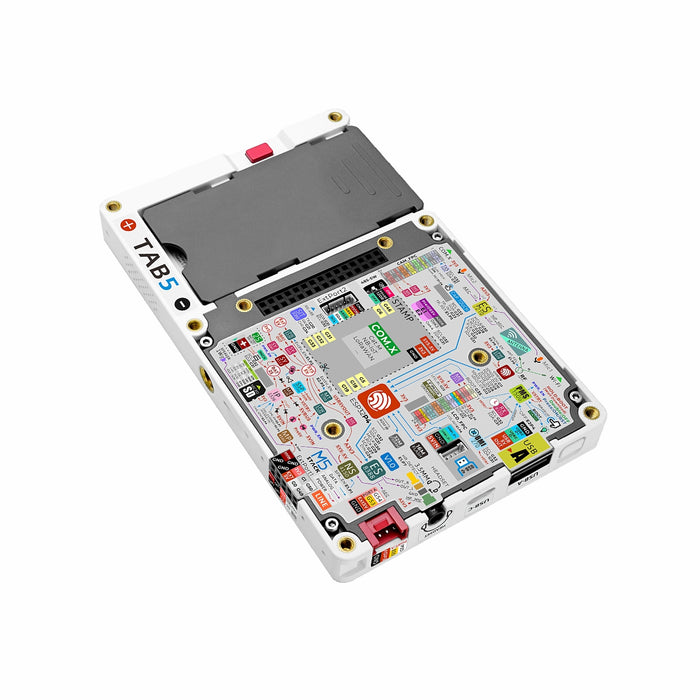

 裏 |
 | ||||
 MMCX（COM.X）、マイク1、TELEC、マイク2、MMCX（Wi-Fi） | ||||
 Exportコネクタ、マイクロSDカードスロット、三脚マウント、スピーカー | ||||
 リセット/ブートボタン、USB-A、USB-C、3.5 mmジャック、PORTA（Grove）
|
