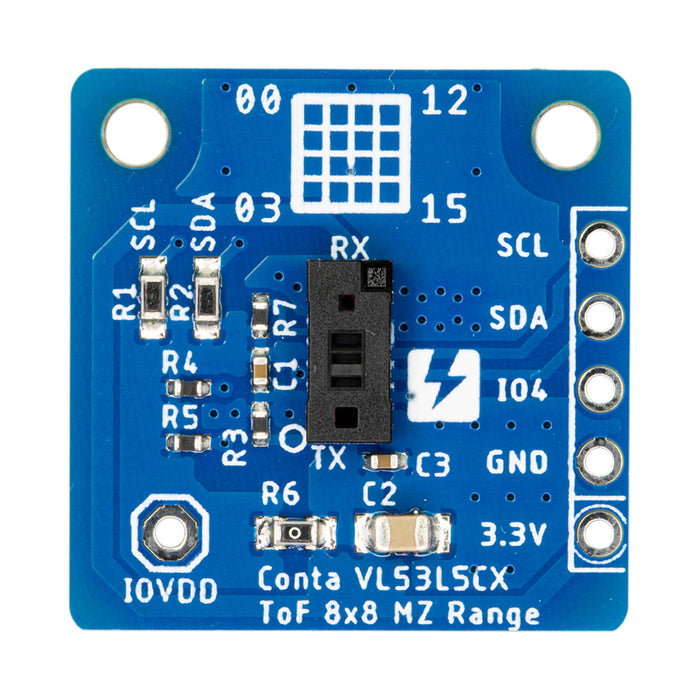

Conta™ 8×8ゾーンToF測距モジュール VL53L5CX搭載

STマイクロエレクトロニクス社のVL53L5CXを搭載したマルチゾーン対応のToFセンサモジュールです。4x4または8x8ゾーンのマルチゾーン測距が可能で、最大4メートルの測距範囲と対角63°の広い視野角を提供します。

ジェスチャ認識、ロボットの屋内3Dマッピング、貯蔵タンクの液面検出、ゴミ箱のレベル検出、非接触操作のユーザーインターフェースなど、多岐にわたる用途に適用可能です。

ピンヘッダは未実装です。測距動作中は約100 mAの電流を消費するため、十分な電源容量を確保してください。本製品に搭載されているVL53L5CXはIEC 60825-1:2014に準拠したクラス1レーザー装置です。

本製品は「Conta™シリーズ」の規格に則った製品です。単体での使用はもちろん、Conta™ベースボードに搭載することもできます。Conta™シリーズの全製品カタログも合わせてご覧ください。

特徴

• VL53L5CX搭載
• 4x4または8x8マルチゾーンでの距離測定が可能
• 測距範囲：最大4m
• 視野角：対角63°（水平45° × 垂直45°）
• 電源電圧：2.8 V or 3.3 V

資料

• VL53L5CXデータシート
• サンプルコード
• 回路図

商品コード: SSCI-102810
